ETERNIT integral 2 Montage & Betriebsanleitung Seite 54

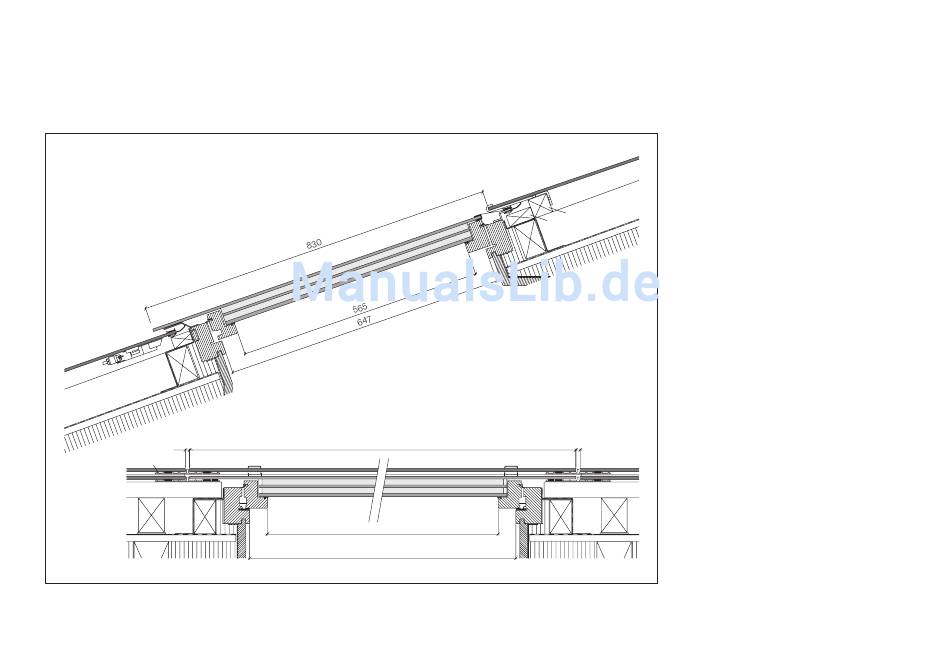

Planung I Konstruktionsdetails
54
Wenger-Dachfenster für das Indachsystem Integral 2
2
8
6
9
10
7
9
Rev. 09.2017 / web
1
1300
2
1
940
1040
Solarsystem Integral 2
3
5
4
10
3
4/5
8 6
Für Beratungen über technische
Daten, Ausführungsoptionen und
Vertrieb wenden Sie sich an:
Wenger Fenster AG
Chrümigstrasse 32
3752 Wimmis
1 Dachfenster
2 Integral 2 PV-Modul
3 Modulhalter
4 Dachlattung 28×60 mm
5 Dachlattung 45×45 mm
6 Konterlattung
7 Fugenprofil
8 Dachfenster-Hilfsrahmen
9 Unterdach
