ETERNIT integral 2 Montage & Betriebsanleitung Seite 53

Planung I Konstruktionsdetails

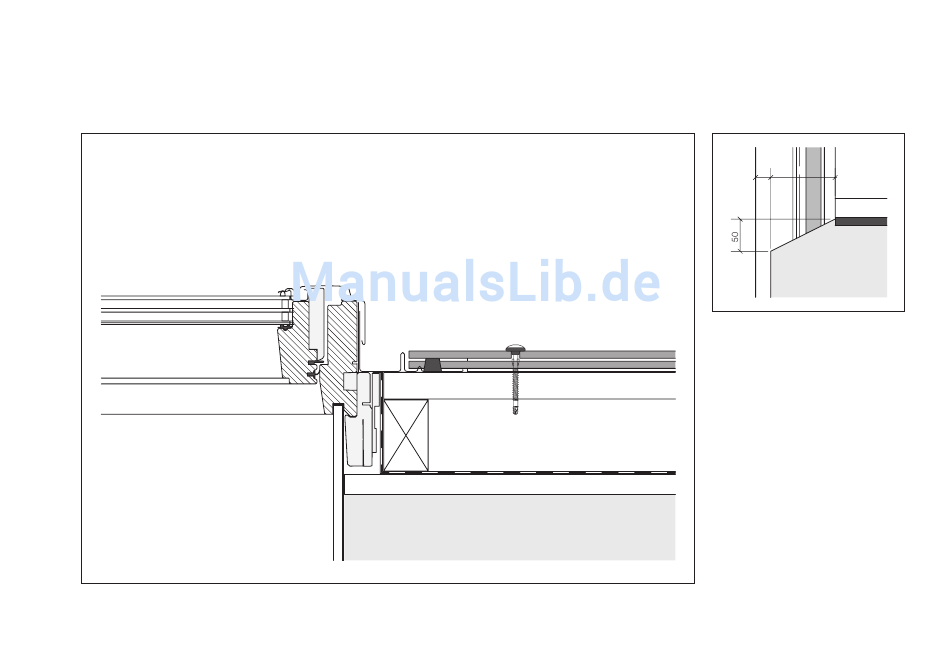

Dachfenster, Horizontalschnitt
6
Dachneigung >15°, mit Standardeinfassung (Mindest-Dachneigung gemäss Dachfensterlieferant).
2
5
4
Solarsystem Integral 2
Obere Ecke zurückschneiden
20
1 Aura-Ergänzungsplatte
2 Schraube T30
1
SCFW-S-BAZ 6.5×77 mm
3 Dachlattung 28×60 mm
4 Konterlattung
3
5 Eindeckrahmen
6 Dachfenster
53
5
80
1
