ETERNIT integral 2 Montage & Betriebsanleitung Seite 42

Planung I Konstruktionsdetails
42

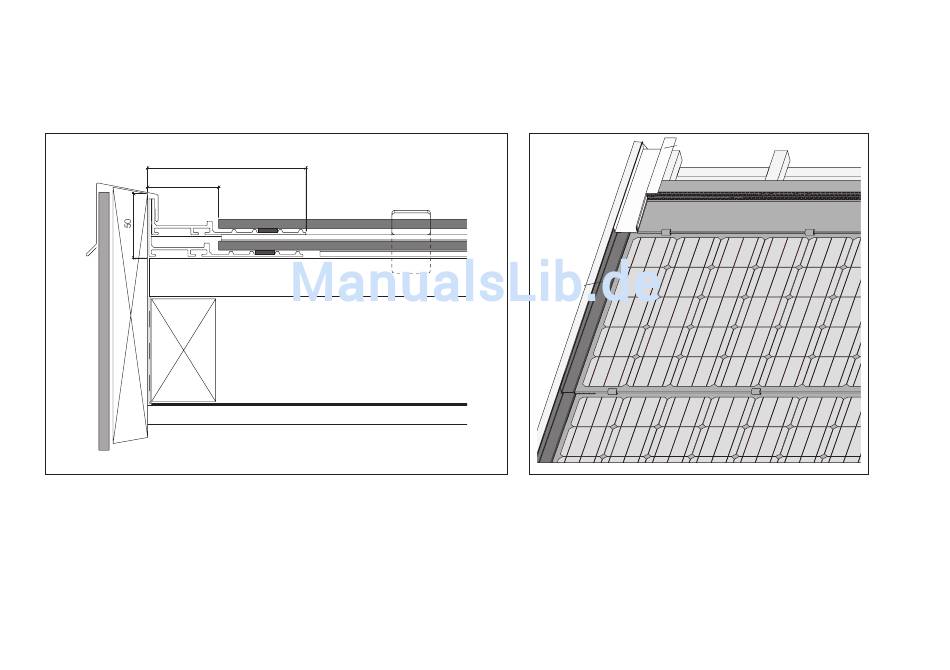

Ortausbildung mit Seitenanschlussprofil
7
55
3
8
6
Aufgrund der Überdeckung werden die Seitenanschlussprofile mit einer
Schrägstellung von ~2 mm montiert.
1 Integral 2 PV-Modul
2 Modulhalter
3 Seitenanschlussprofil
4 Dachlattung 28×60 mm
5 Konterlattung
6 Ortbrett
Rev. 09.2017 / web
123
1
4
5
7 Blechabdeckung
8 Swisspearl oder
Plancolor 8 mm
9 Firstabschlussblech, individuelle
Anpassung bauseits
10 Firstanschlussblech
Firstabschlussblech bauseits
2
3
Beispiel: Firstabschlussblech beim Übergang vom Seiten-
anschlussprofil an das Firstanschlussblech (individuelle
Anpassung bauseits).
Solarsystem Integral 2
9
10
