ETERNIT integral 2 Montage & Betriebsanleitung Seite 62

Planung I Konstruktionsdetails
62

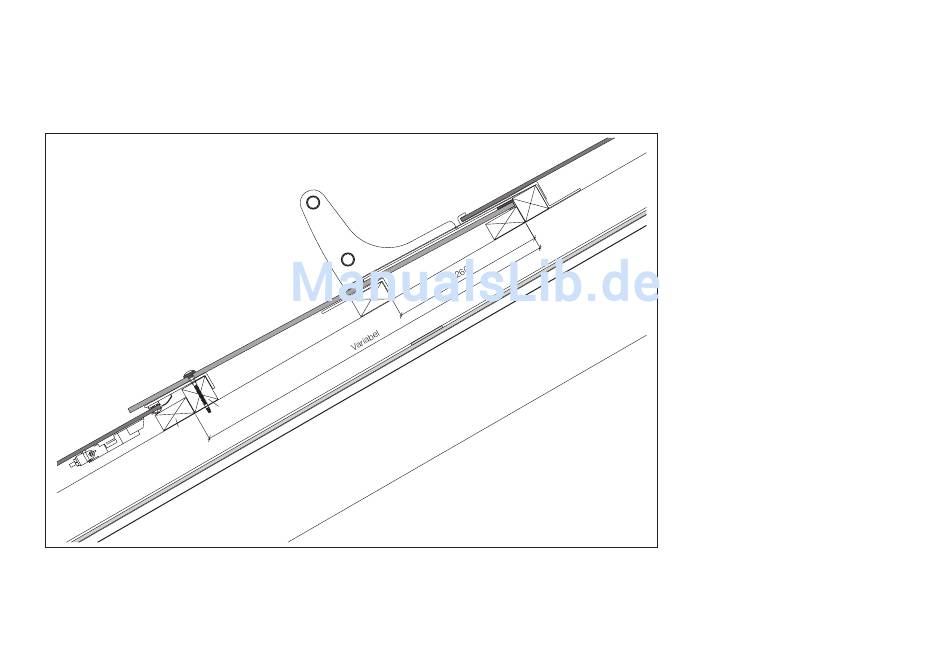

Schneefangvorrichtung, Vertikalschnitt in der Dachfläche
9
4
Schneefangstütze mit vier Senkkopfschrauben befestigen. In die 45×45 mm-Latte [5] 1×5.0×50 mm (Modul-
halterschraube) und in die Konterlatte [6] 3×8.0×80 mm (selbstbohrende Schrauben mit einer Mindestzug-
festigkeit von 800 N/mm²). Die 45×45 mm-Latte und das Aufsteckprofil beim Einhängepunkt ausklinken! Die
minimale Höhe der Aura-Ergänzungsplatte beträgt 400 mm.
Rev. 09.2017 / web
10
8
7
3
5
1
6
2
Solarsystem Integral 2
Die Lattendistanz kann je nach
Höhe der Aura-Ergänzungsplatten
variieren. Wenn die Plattenhöhe
von 920 mm durch Anpassungen
zurückgeschnitten wird, ist die
Schiftung der Zwischenlatte/
Drucklatte bedingt durch den
Neigungsverlust anzupassen.
Die maximale Höhe für Ergän-
zungsplatten ohne Zwischenlatte
beträgt 460 mm. Unter jeder
Schneefangstütze muss für die
Drucksicherheit ein Plattenaufla-
ger montiert werden.
1 Integral 2 PV-Modul
2 Modulhalter
3 Aura-Ergänzungsplatte
4 Dachlattung 28×60 mm
5 Dachlattung 45×45 mm
6 Konterlattung
7 Drucklatte 36×60 mm, je nach
Plattenformat die Lattenhöhe anpassen
8 Plattenauflager
9 Schraube T30
SCFW-S-BAZ 6.5×77 mm
10 Schneefangstütze abgekröpft,
für 2 Rohre, ½", Chromstahl,
anthrazit pulverbeschichtet
