Planung I Konstruktionsdetails
70

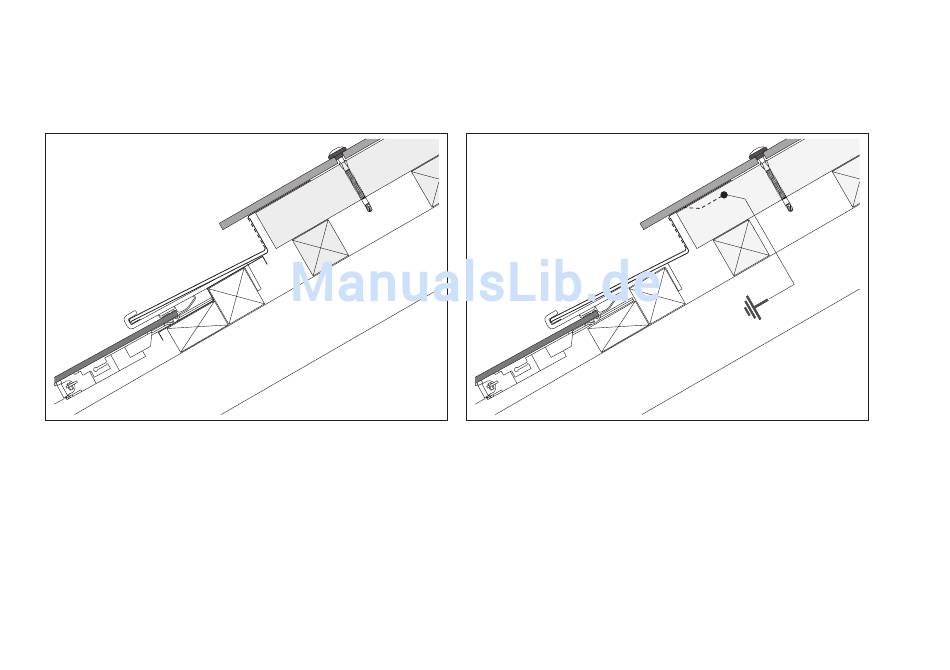

Blitzschutz am Firstanschlussblech
2
3
1
Durch die Montage des Z-Verbinder [5] wird die Vebindung zwischen
dem Fugenprofil und dem Firstanschlussblech sichergestellt.
Das Firstanschlussblech kann als Fangleiter (Abstand vom First zum
Firstanschlussblech <0.5 m) eingesetzt werden.
Rev. 09.2017 / web
7
6
5
4
Potentialausgleich am Firstanschlussblech
4
2
3
1
Der Potentialausgleich wird am Firstanschlussblech angeschlossen.
1 Integral 2 PV-Modul
2 Modulhalter
3 Dachlattung 28×60 mm
4 Dachlattung 45×45 mm
5 Blitzschutz Z-Verbinder
6 Firstanschlussblech gelocht,
mit geripptem Fugenblech
7 Firstplatte
8 Potentialausgleich
