Planung I Konstruktionsdetails

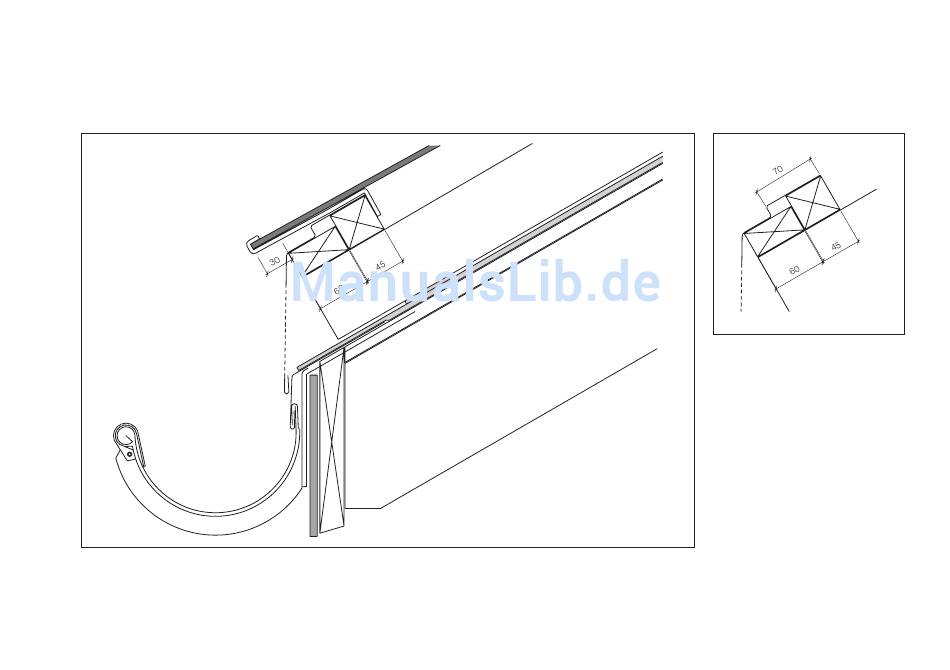

Traufausbildung
2
7
Die Be- und Entlüftungsöffnungen müssen bei integrierten PV-Modulen den erhöhten Anforderungen entspre-
chen. Der freie Querschnitt muss mindestens die Hälfte des Durchlüftungsquerschnittes (Konterlattenhöhe)
betragen. Querschnittsverminderungen der gelochten Einlaufbleche sind zu berücksichtigen.
1
4
3
6
5
Solarsystem Integral 2
Einlaufblech
4
3
Um Einlaufbleche als natürliche
Leiter für Blitzschutzanlagen
zu verwenden, muss die obere
Auflagefläche mindestens 70 mm
betragen. Seitliche Stösse der
Einlaufbleche abdichten.
1 Integral 2 PV-Modul
2 Modulhalter
3 Dachlattung 28×60 mm
4 Dachlattung 45×45 mm
5 Konterlattung
6 Einlaufblech mit Lüftung
min. 400 cm²/m
7 Rinne
Rev. 09.2017 / web
