ETERNIT integral 2 Montage & Betriebsanleitung Seite 28

Planung I Konstruktionsdetails
28

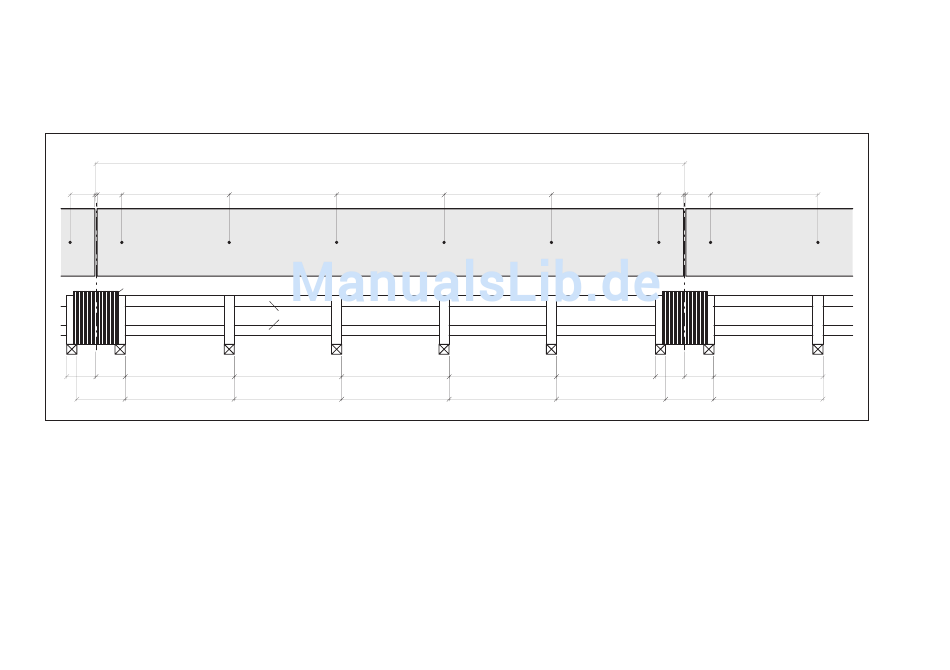

Einteilung Firstausbildung mit Firstplatte
10
110 110 478
2
130 130 486
215 486
Die Aura-Firstplatte kann bis 1600 m Bezugshöhe eingesetzt werden. Ab 1600 m Bezugshöhe mit einer Dachneigung von min. 15°, den Strackortfirst
für schneereiche Gegenden verwenden. Die ungelochten Firstplatten werden mit 9.5 mm vorgebohrt (Bohrstaub entfernen).
Gratausbildung
Die Firstlösung mit Aura-Firstplatten darf für die Gratausbildung nicht verwendet werden!
Bei einer Dachform mit Grat kann die First-, Gratausbildung mit einem Universalstrackort
erstellt werden.
1 Firstplatte 2610×300 mm
2 Firstfugenblech
3 Firstentlüftungslatten 45×45 mm
Rev. 09.2017 / web
2620
478 478
3
478 478
478 478
Solarsystem Integral 2
478 478 110
1
3
478 441 130
478 486
10
110 478
130 486
215 486
