ETERNIT integral 2 Montage & Betriebsanleitung Seite 12

Planung I Allgemein
12
Anwendungsbereich der
Integral 2-PV-Module
• Minimale Dachneigung 10°
• Maximale Dachneigung 60°
• Bezugshöhe bis 2000 m
Bezugshöhen über 2000 m
sind möglich. Diese erfordern
jedoch eine Abklärung mit dem
Technischen Service der Eternit
(Schweiz) AG.
Anwendungsbereich der
Aura-Ergänzungsplatte
Plattenformat max. Bezugshöhe
2610×920 mm ≤1000 m
1300×920 mm ≤1600 m
Ab 1600 m Bezugshöhe, Dach-
schiefer «Eternit» 400×400 oder
300×400 mm verwenden, min.
Dachneigung 15°.
Rev. 09.2017 / web
Naturgrau
Bei den unbeschichteten natur-
grauen Dachschiefer «Eternit»
kann es zu einer raschen Ände-
rung des Oberflächenaspekts
führen. Ausblühungen und Bildung
von Patina können auf der Dacho-
berfläche und an darunterliegen-
den Einbauelementen (z.B. Solar-
anlagen) weissliche Verfärbungen
verursachen. Diese Verfärbungen
sind schwer zu reinigen.
Die Kombination von Integral 2-
Solarsystem mit naturgrauen
Dachschiefer «Eternit» kann zu
erheblichen Ertragseinbussen füh-
ren. Wir empfehlen daher, auf den
naturgrauen Dachschiefer «Eternit»
zu verzichten. Die Eternit (Schweiz)
AG lehnt jegliche Verantwortung für
Schäden sowie Folgeschäden ab.
Unterlage
Die Dachlatten sind auf eine
ausgeschiftete, ebene Unterlage
zu montieren.
Dachlattung
Die Lattenbreite beträgt 45 mm
und 60 mm. Die Lattenhöhe ist
abhängig von der Bezugshöhe.
Durch den Neigungsverlust muss
die Lattendicke der Mittelunter-
stützung angepasst werden. Die
Dachlatten müssen systembe-
dingt kalibriert werden.
Dachlatten kalibrieren
Dachlatten kalibriert
(dickengehobelt)
45×45
50×45 beidseitig
60×45
28×60 einseitig (28 mm)
33×60 einseitig (33 mm)
43×60 einseitig (43 mm)
36×60 einseitig (36 mm)
40×60 einseitig (40 mm)
50×60 einseitig (50 mm)
Die Grundlagen der Lattendim-
ensionen finden Sie auf der nach-
folgenden Seite.
Solarsystem Integral 2

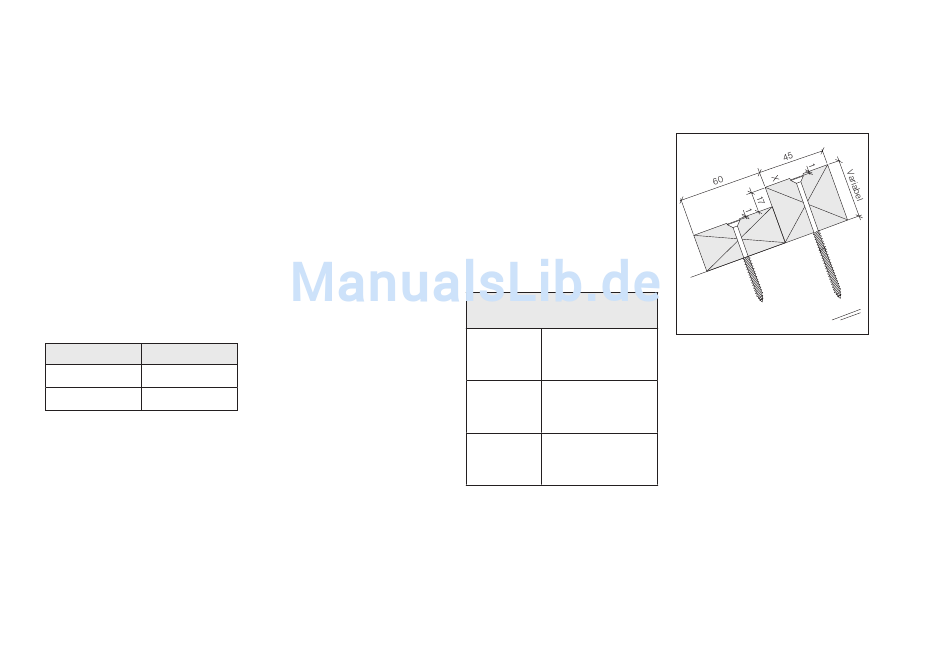

Befestigung der Dachlatten
Um Verletzungen an den PV-
Modulen zu vermeiden, müssen
sämtliche Befestigungsmittel
min. 1 mm in die Latten versenkt
werden und dürfen keinesfalls
vorstehen. Latten zwingend mit
verzinkten Holzschrauben befe-
stigen, Schraubendurchmesser
min. 6 mm.
