ETERNIT integral 2 Montage & Betriebsanleitung Seite 60

Planung I Konstruktionsdetails
60

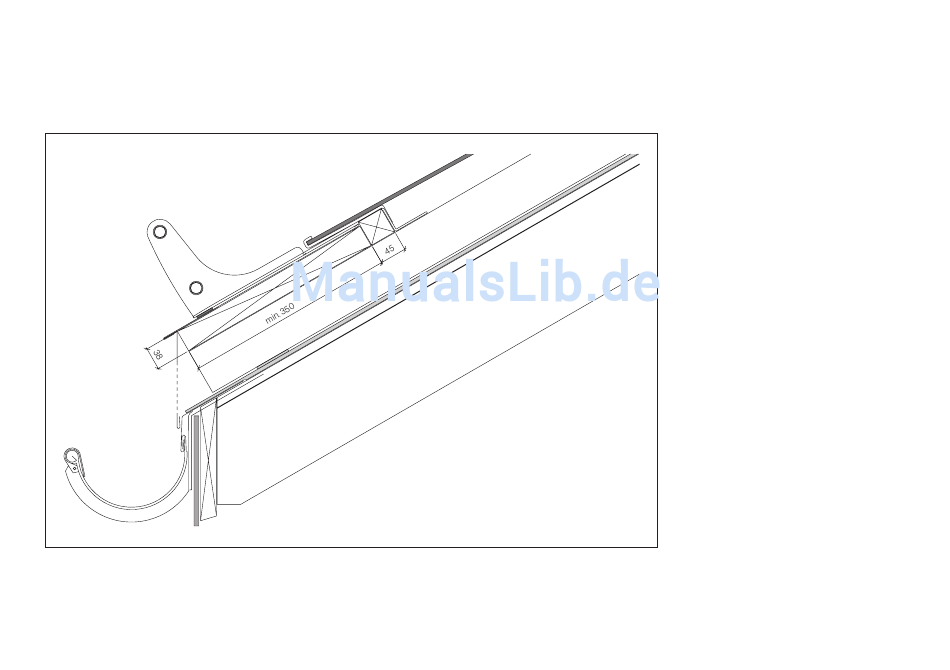

Schneefangvorrichtung, Vertikalschnitt auf Einlaufblech montiert
7
6
8
9
Schneefangstütze mit vier Senkkopfschrauben befestigen. In die 45×45 mm-Latte [4] 1×5.0×50 mm (Modul-
halterschraube) und in die Konterlatte [5] 3×8.0×80 mm (selbstbohrende Schrauben mit einer Mindestzugfe-
stigkeit von 800 N/mm²). Die 45×45 mm-Latte beim Einhängepunkt ausklinken!
Rev. 09.2017 / web
1
4
2
3
Solarsystem Integral 2
1 Integral 2 PV-Modul
2 Modulhalter
3 Unterlagsbrett, Dicke 38 mm
4 Dachlattung 45×45 mm
5 Konterlattung
5
6 Spenglerblech, bauseits
7 Schneefangstütze abgekröpft,
8 Einlaufblech mit Lüftung min. 400 cm²/m
9 Rinne
für 2 Rohre, ½", Chromstahl,
anthrazit pulverbeschichtet
