Planung I Allgemein

10

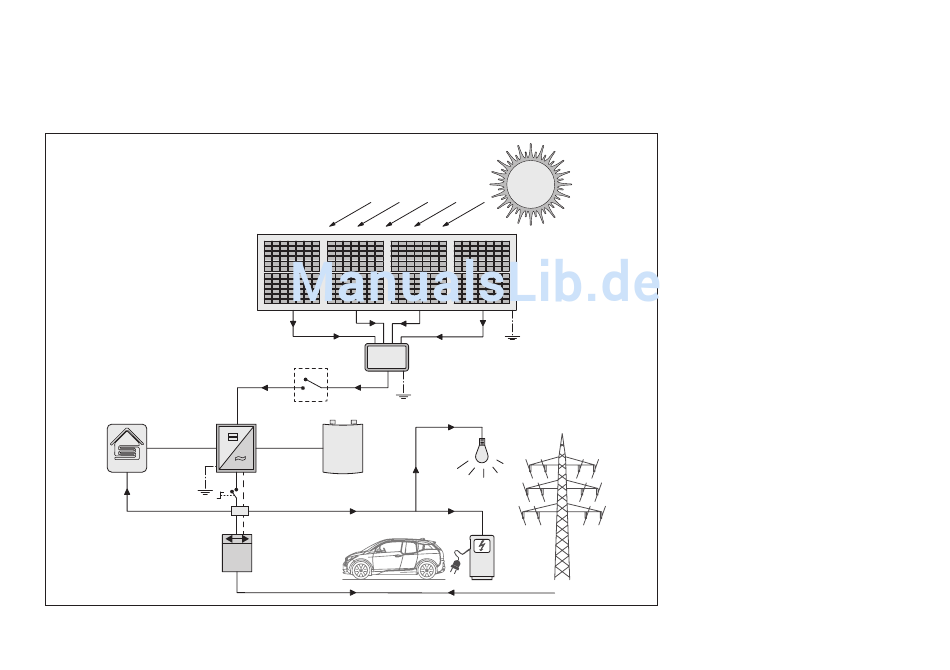

Installationsschema
9
WP
WP
13
Rev. 09.2017 / web
1
2
3
GAK
4
-
+
5 10
Batterie
6
8
7
kWh
13
13
12
11
14
Solarsystem Integral 2
1 Solargenerator
(Gesamtheit aller Module)
2 Gleichstromleitung
3 Generator-Anschlusskasten (GAK)
mit Überspannungs-Schutzgerät
4 DC-Trennstelle
(integriert im Wechselrichter)
5 Wechselrichter
6 Anlageschalter Photovoltaikanlage
7 Zweirichtungszähler
8 Energiemanagement
9 Wärmepumpe
10 Solar Batterie
11 Ladestation Elektroauto
12 Verbraucher
13 Schutz-Potenzial Ausgleichsleitung
14 Stromnetz (Netzbetreiber)
