ETERNIT integral 2 Montage & Betriebsanleitung Seite 19

Planung I Einteilung

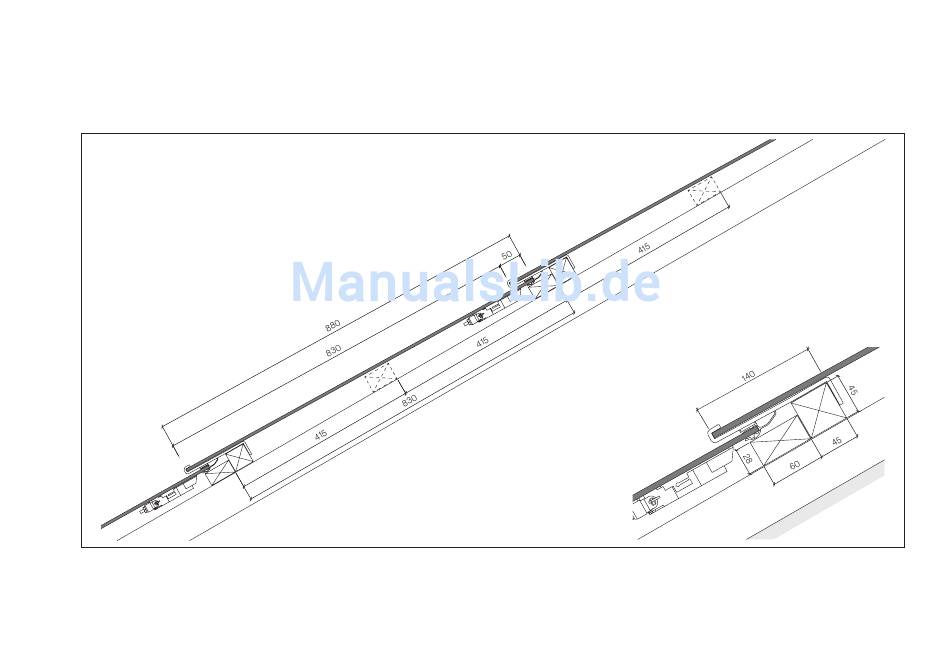

Latteneinteilung der PV-Module
2
4
3
Die Lattendicken auf dieser Seite beruhen auf einer Bezugshöhe bis 1400 m. Für höhere Lagen die Lattendicke gemäss der Tabelle «Richtwerte für
maximale Einsatzhöhen» auf Seite 13 verwenden. Bei den PV-Modulen bis 1000 m Bezugshöhe wird keine Zwischenlatten benötigt. Die Toleranz der
Schnürungsdistanzen beträgt ±2 mm pro PV-Modul (830 mm ±2 mm).
1 Integral 2 PV-Modul
2 Modulhalter
1
5
3 Dachlattung 28×60 mm
4 Dachlattung 45×45 mm
5 Zwischenlatte 36×60 mm
6 Konterlattung
Solarsystem Integral 2
6
