ETERNIT integral 2 Montage & Betriebsanleitung Seite 11

Planung I Allgemein
Kabelverlegung
Stringstecker Modulstecker

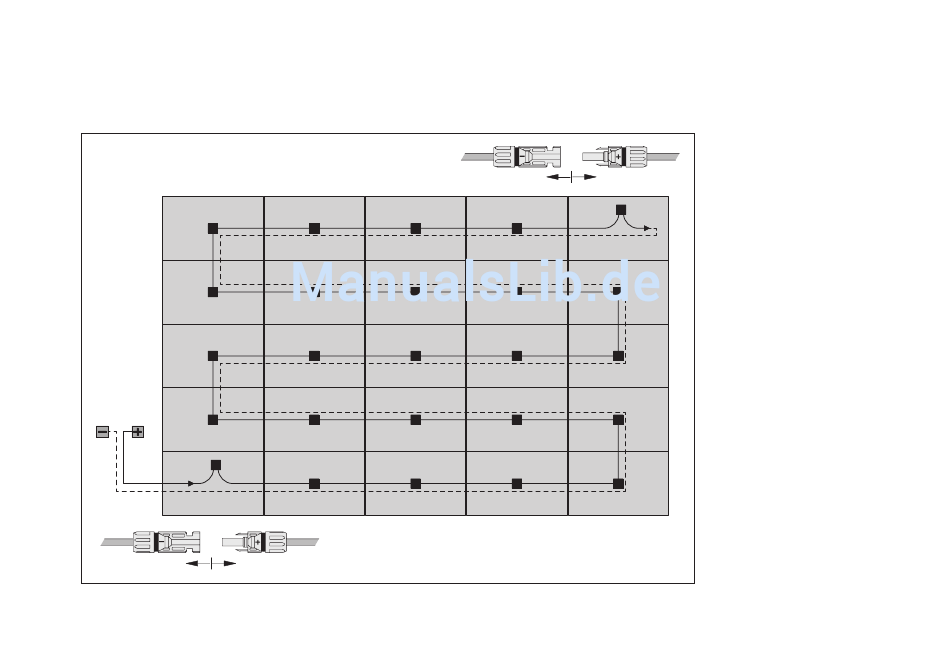

Die Modulverschaltung und Stringverkabelung wird durch den Anlageplaner nach den individuellen
Objektvorgaben erstellt. (Beispiel: String-Kabelverlegung mit Plus und Minus-Stringstecker)
Modulstecker Stringstecker
Solarsystem Integral 2
Der Kabelverlegung kommt
aufgrund des Schutzes vor
Blitzeinschlägen eine besondere
Bedeutung zu. Generell sind
Kabelschlaufen zu vermeiden,
damit keine Induktionsspannung
entstehen kann. Es wird daher
empfohlen, die Modulverdrah-
tung parallel zum Modulstrang
zurückzuführen, nachdem sie
alle in Serie geschalteten Module
zusammengeführt hat. Die
Modulverdrahtung soll folglich an
der Austrittsstelle auch wieder ins
Dach eintreten. Die Installation der
DC- und AC-Leitungen haben der
Niederspannungs-Installations-
norm (NIN) zu entsprechen. Im
Dokument «Stand-der-Technik-
Papier zu VKF Brandschutzmerk-
blatt Solaranlagen» von Swissolar
sind die Schutzziele sowie aktuelle
Lösungsansätze aufgeführt. Die
geprüften Steckverbindersysteme
sind nach der Installationsanwei-
sung des Herstellers zu montieren.
Die Steckverbindungen dürfen
nicht getrennt werden, wenn sie
unter Last sind.
Rev. 09.2017 / web
11
