ETERNIT integral 2 Montage & Betriebsanleitung Seite 49

Planung I Konstruktionsdetails

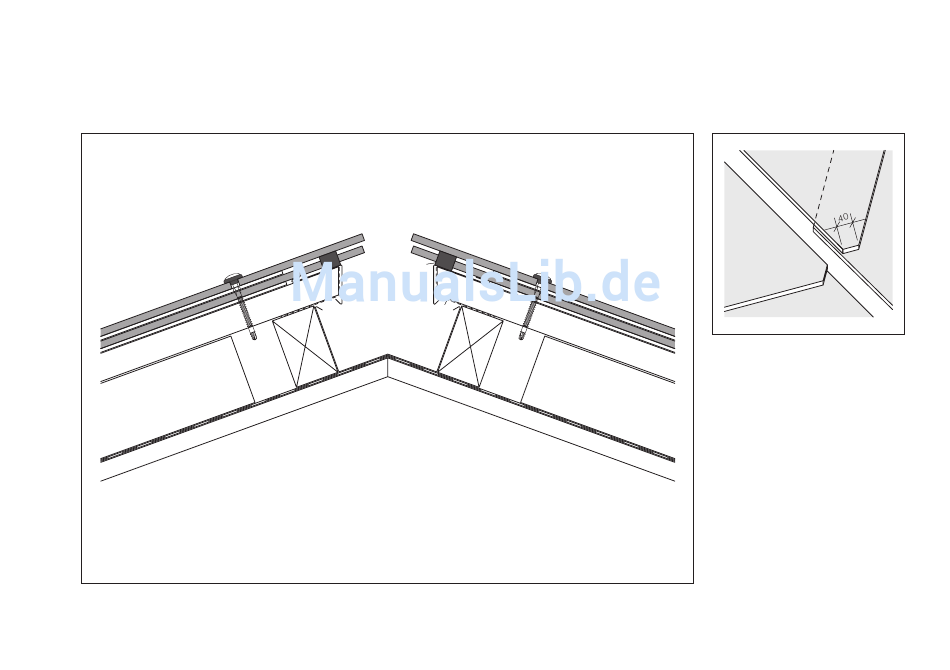

Gratausbildung mit Rinne
2
3
4
Die 45×45 mm-Dachlatten werden im Bereich der Lattenschutzbleche auf die Höhe der 28×60 mm
Dachlatten ausgeklinkt.
1
5
7
6
4
8
Solarsystem Integral 2
Untere Ecke zurückschneiden
1
1
8
Die zugeschnittene Gratplatte an
der unteren Ecke (40 mm) zurück-
schneiden. Die obere Plattenbreite
muss mindestens 200 mm auf-
weisen. Wenn dies nicht möglich
ist, muss die letzte ganze Platte
um das fehlende Mass zurückge-
schnitten werden.
1 Aura-Ergänzungsplatte
2 Schraube T30
SCFW-S-BAZ 6.5×77 mm
3 Dachlattung 28×60 mm
4 Konterlattung
5 Dichtungsband, 25×10-20 mm
6 Lüftungsprofil
7 Lattenschutzblech
8 Gratrinne
Rev. 09.2017 / web
