ETERNIT integral 2 Montage & Betriebsanleitung Seite 6

Programm I Abmessungen
6

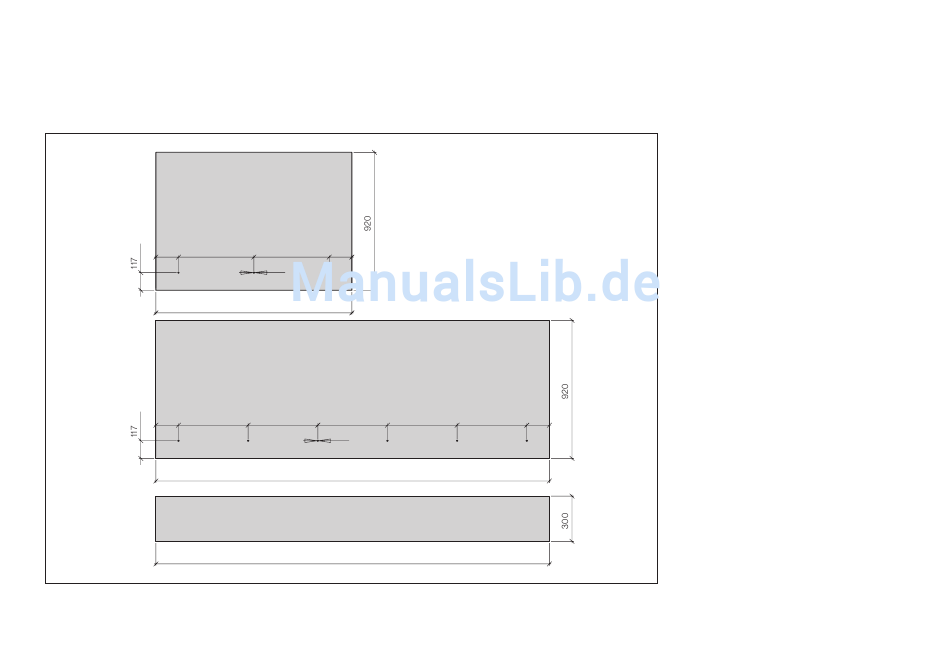

Aura-Ergänzungsplatten zu Integral 2-Photovoltaikmodule
1
150
2
150
3
Auf jede Aura-Ergänzungsplatte wird auf der oberen Kante ein weisses Aufsteckprofil angebracht.
Die Aufsteckprofile dienen als Auflage- und Ausgleichsebene.
Rev. 09.2017 / web
500 500 150
9.5
1300
462 462 462
9.5
2610
2610
462 462 150
Solarsystem Integral 2
Vorbohren
Die Befestigungspunkte in den
Aura-Ergänzung- und Firstplatten
ohne Lochung müssen mit Ø9.5
mm vorgebohrt werden. Der seitli-
che Randabstand beträgt 150 mm.
Die Befestigungdistanz darf max.
500 mm betragen.
Randplatten
Die minimale Plattenbreite/Platten-
höhe beträgt 400 mm.
Kantenimprägnierung
Die Kanten der Aura-Ergänzungs-
platten sind werkseitig imprägniert.
Die Schnitte und Ausschnitte auf
der Baustelle müssen mit Luko-
Imprägnierung behandelt werden.
1 Aura-Ergänzungsplatte Solar
1300×920 mm, gelocht oder ungelocht
2 Aura-Ergänzungsplatte Solar
2610×920 mm, gelocht oder ungelocht
3 Aura-Firstplatte Solar
2610×300 mm, ungelocht
