ETERNIT integral 2 Montage & Betriebsanleitung Seite 47

Planung I Konstruktionsdetails

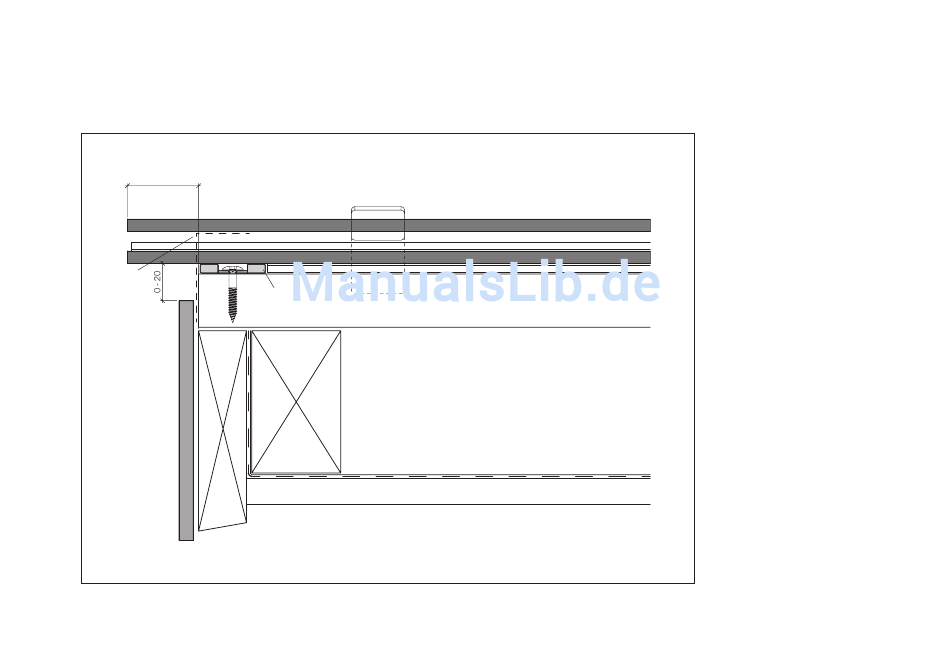

Ortausbildung überstehend, mit Ortbelüftung
40
8
7
9
5
2
6
4
Solarsystem Integral 2
1
3
Ortbelüftung
Die Lüftungsprofile fortlaufend
während der Montage der PV-
Module anbringen (Einhängeweg).
Alternativ können die Lüftungs-
profile auch seitlich eingeschoben
werden. Die Länge der Lüftungs-
profile beträgt min. 835 mm.
1 Integral 2 PV-Modul
2 Modulhalter
3 Dachlattung 28×60 mm
4 Konterlattung
5 Ortbrett
6 Kunststoffanschlag 38×50×4 mm,
verhindert ein seitliches
Verschieben der PV-Module
7 Befestigungsschrauben
T20 4.8×30 mm
8 Lüftungsprofil
9 Swisspearl oder
Plancolor 8 mm
Rev. 09.2017 / web
47
