ETERNIT integral 2 Montage & Betriebsanleitung Seite 55

Planung I Konstruktionsdetails

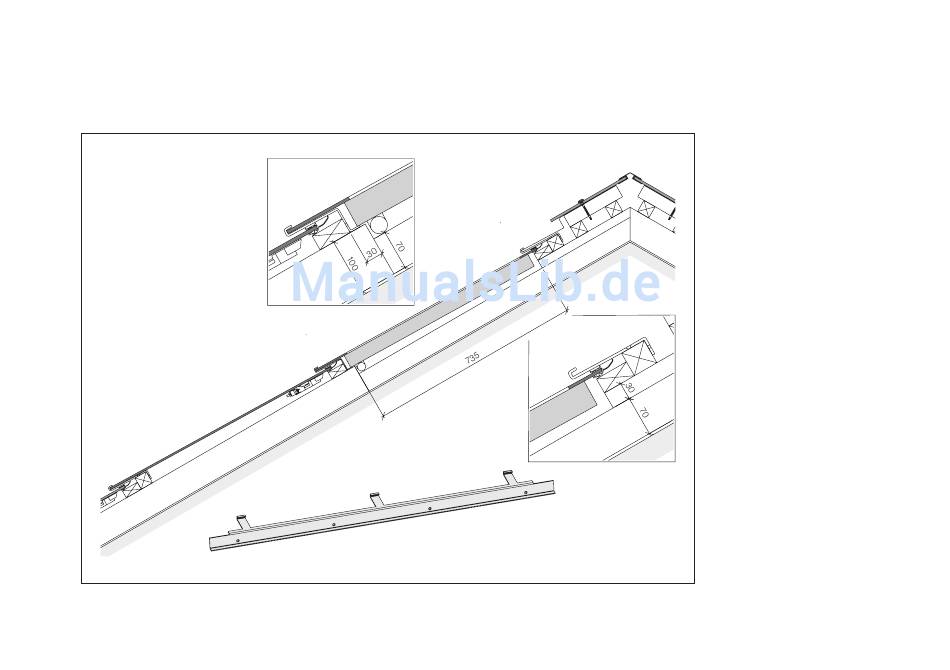

Thermiekollektor einreihig für das Indachsystem Integral 2
3
Bei der Integration von Thermiekollektor in das Integral 2-System muss die Konterlattenhöhe im Minimum 100
mm betragen.
1
2
4
3
1
2
5
4
5
1
4
2
Solarsystem Integral 2
Für Beratungen über Warmwas-
seraufbereitung, Heizungsunter-
stützung und Vertrieb wenden Sie
sich an:
H+S Solar GmbH
Christoph Hutter
Feldstrasse 51
9445 Rebstein
1 Thermiepanel
2 Halter für Thermiekollektor
3 Konterlattung (100 mm)
4 Konterlattung (70 mm),
Höhe um 30 mm reduziert
5 Modulhalter
Rev. 09.2017 / web
55
