ETERNIT integral 2 Montage & Betriebsanleitung Seite 52

Planung I Konstruktionsdetails
52

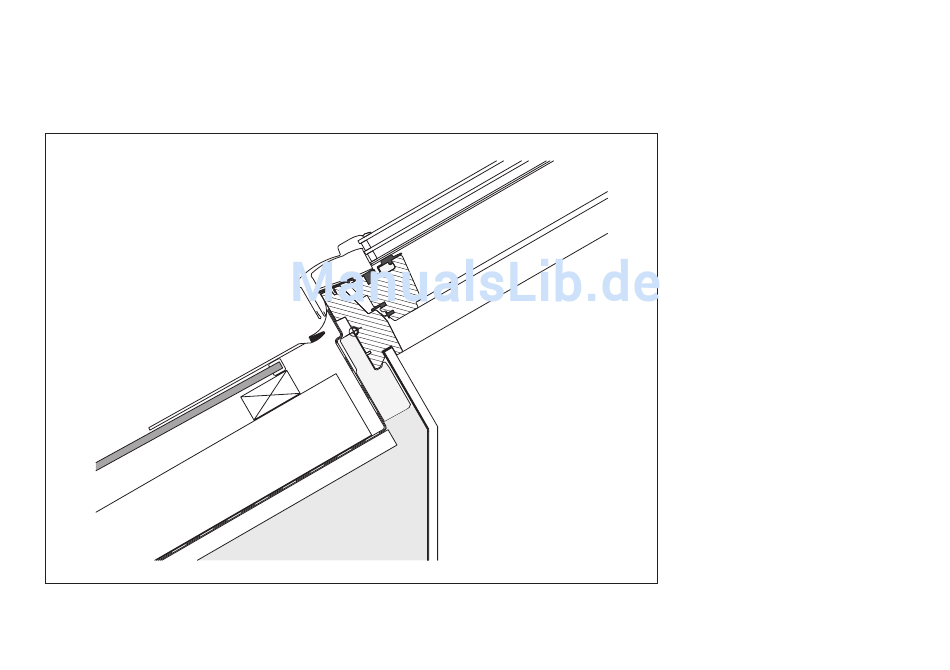

Dachfenster, Vertikalschnitt, Anschluss unten
1
Bei grossen Dachfenstern müssen die unteren Aura-Ergänzungsplatten zusätzlich befestigt werden.
Mindest-Dachneigung gemäss Dachfensterlieferant.
Rev. 09.2017 / web
2
5
3
4
6
Solarsystem Integral 2
1 Aura-Ergänzungsplatte
2 Aufsteckprofil
3 Dachlattung 28×60 mm
4 Konterlattung
5 Eindeckrahmen
6 Dachfenster
