ETERNIT integral 2 Montage & Betriebsanleitung Seite 59

Planung I Konstruktionsdetails

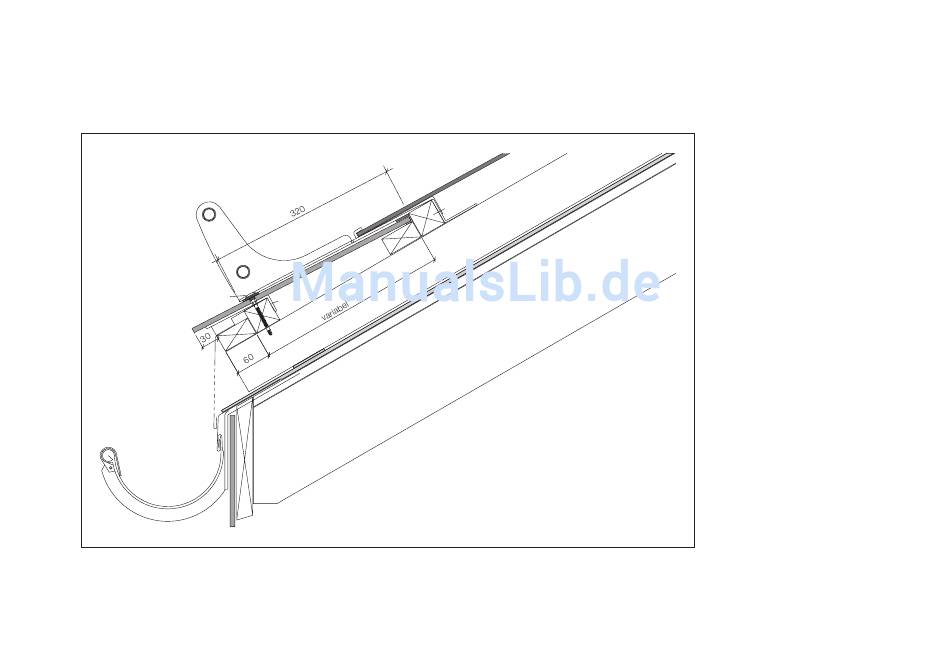

Schneefangvorrichtung, Vertikalschnitt auf Aura-Ergänzungsplatten montiert
9
8
3
10
11
Schneefangstütze mit vier Senkkopfschrauben befestigen. In die 45×45 mm-Latte [5] 1×5.0×50 mm (Modul-
halterschraube) und in die Konterlatte [6] 3×8.0×80 mm (selbstbohrende Schrauben mit einer Mindestzug-
festigkeit von 800 N/mm²). Die 45×45 mm-Latte und das Aufsteckprofil beim Einhängepunkt ausklinken! Die
minimale Höhe der Aura-Ergänzungsplatte beträgt 400 mm.
1
5
2
4
7
6
Solarsystem Integral 2
Schneeräumung
Bei Erreichen oder Überschreiten
der rechnerisch angesetzten
Schneelast sollte ein Dach
geräumt werden. In der Regel
empfiehlt es sich, das Dach auf
beiden Seiten möglichst gleich-
mässig zu entlasten und den
Schnee abschnittsweise und
dabei jeweils abwechselnd auf der
einen und der anderen Dachseite
abzutragen. Es sind die geltenden
Sicherheitsvorschriften einzuhal-
ten.
Unter jeder Schneefangstütze
muss für die Drucksicherheit ein
Plattenauflager montiert werden.
1 Integral 2 PV-Modul
2 Modulhalter
3 Aura-Ergänzungsplatte
4 Dachlattung 28×60 mm
5 Dachlattung 45×45 mm
6 Konterlattung
7 Plattenauflager
8 Schraube T30
SCFW-S-BAZ 6.5×77 mm
9 Schneefangstütze abgekröpft,
für 2 Rohre, ½", Chromstahl,
anthrazit pulverbeschichtet
10 Einlaufblech mit Lüftung
min. 400 cm²/m
11 Rinne
