ETERNIT integral 2 Montage & Betriebsanleitung Seite 48

Planung I Konstruktionsdetails
48

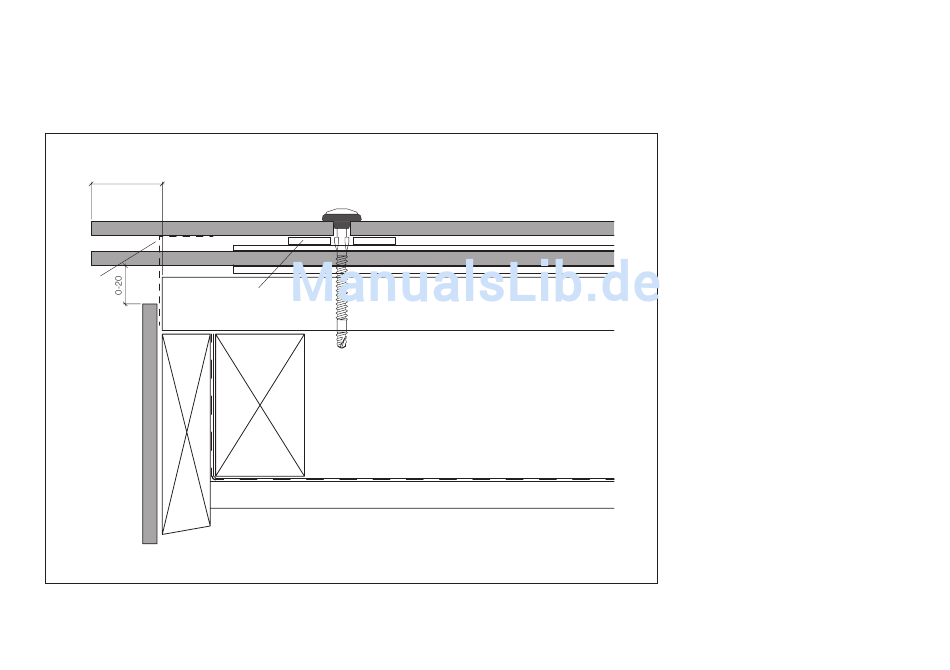

Ortausbildung überstehend, mit Ortbelüftung
40
7
8
5
Rev. 09.2017 / web
2
6
4
Solarsystem Integral 2
Ortbelüftung
Die Lüftungsprofile können vor der
Montage der Aura-Ergänzungs-
platten montiert werden.
Die Länge der Lüftungsprofile
beträgt min. 830 mm.
1
1 Aura-Ergänzungsplatte
2 Schraube T30
3 Dachlattung 28×60 mm
4 Konterlattung
3
5 Ortbrett
6 Plattenauflager
7 Lüftungsprofil
8 Swisspearl oder
SCFW-S-BAZ 6.5×77 mm
Plancolor 8 mm
