ETERNIT integral 2 Montage & Betriebsanleitung Seite 66

Planung I Konstruktionsdetails
66

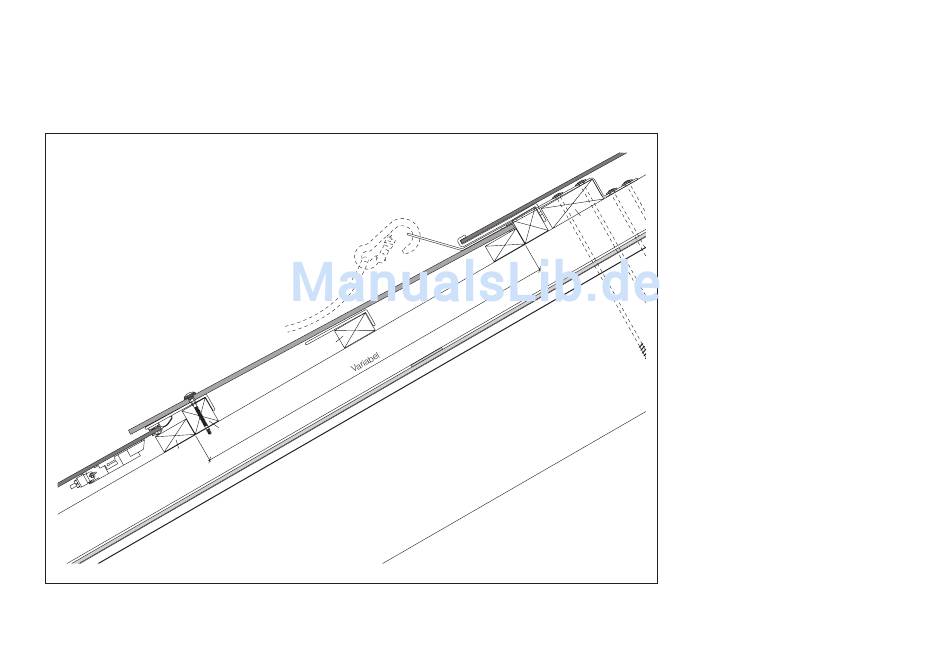

Sicherheitshaken SDA/Solar in der Dachfläche
9
4
6
Die 45×45 mm-Latte und das Aufsteckprofil beim Sicherheitshaken ausklinken! Die Mindesteinschraubtiefe
der vier mitgelieferten Holzbauschrauben im tragenden Bauteil (Sparren) beträgt 100 mm.
Rev. 09.2017 / web
8
7
3
5
1
10
2
11
Solarsystem Integral 2
Die Lattendistanz kann je nach
Höhe der Aura-Ergänzungsplatten
variieren. Wenn die Plattenhöhe
von 920 mm durch Anpassun-
gen zurückgeschnitten wird, ist
die Schiftung der Zwischenlatte
bedingt durch den Neigungsverlust
anzupassen. Die maximale Höhe
für Ergänzungsplatten ohne Zwi-
schenlatte beträgt 460 mm.
Der SDA/Solar mit Öse zum
Anschlagen der Persönlichen
Schutzausrüstung gegen Absturz.
Jedem Sicherheitsdachhaken
wird die Gebrauchsanleitung
mitgeliefert!
1 Integral 2 PV-Modul
2 Modulhalter
3 Aura-Ergänzungsplatte
4 Dachlattung 28×60 mm
5 Dachlattung 45×45 mm
6 Konterlattung
7 Zwischenlatte 36×60 mm
8 Plattenauflager
9 Schraube T30
SCFW-S-BAZ 6.5×77 mm
10 Montagebrett 38×100 mm
11 Sicherheitshaken SDA/Solar
