ETERNIT integral 2 Montage & Betriebsanleitung Seite 63

Planung I Konstruktionsdetails

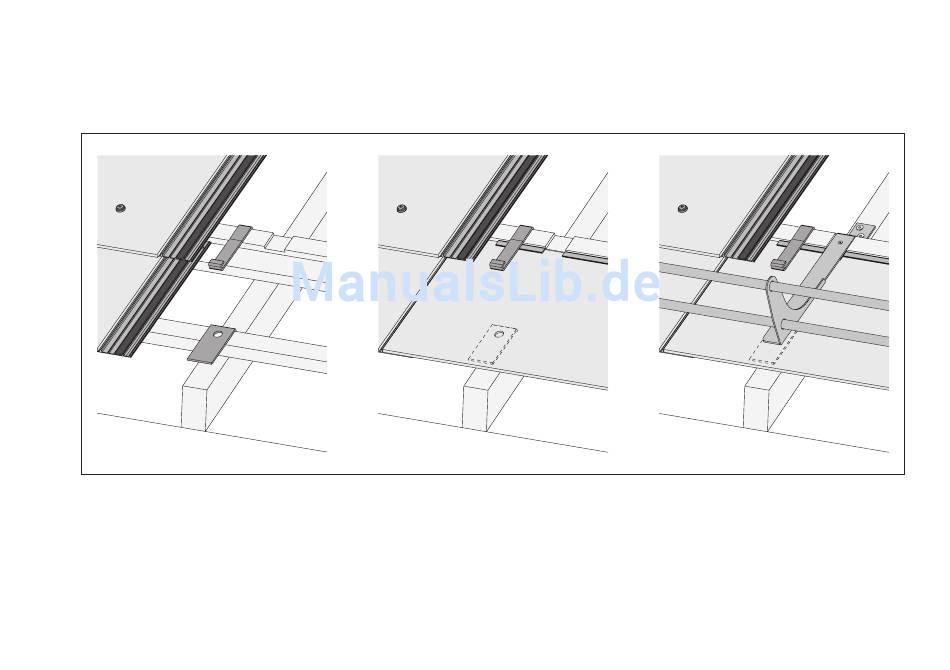

Schneefangvorrichtung, Horizontalschnitt
4
3
1
2
Die Latte und das Aufsteckprofil beim Einhängepunkt der Schneefangstütze ausklinken. Unter jeder Schneefangstütze muss für die Drucksicherheit
ein Plattenauflager montiert werden.
1 Aura-Ergänzungsplatte
2 Plattenauflager
3 Modulhalter
4 Schraube T30
SCFW-S-BAZ 6.5×77 mm
4
1
5 Aufsteckprofil
6 Schneefangstütze abgekröpft
7 Schneefangrohr
3
5
2
Solarsystem Integral 2
4
3
6
1
2
Rev. 09.2017 / web
63
