ETERNIT integral 2 Montage & Betriebsanleitung Seite 65

Planung I Konstruktionsdetails

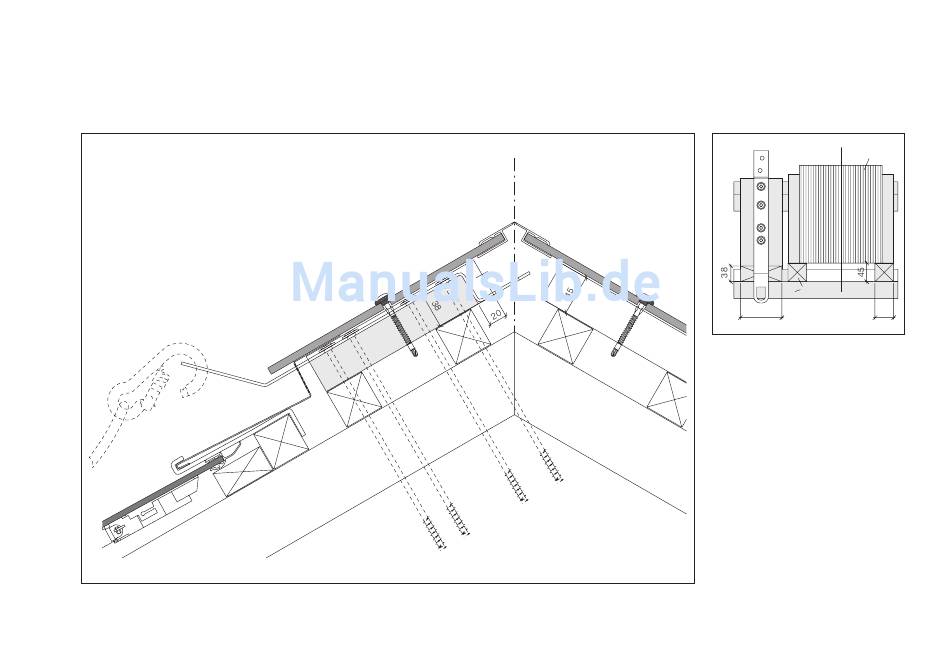

Sicherungshaken SDA/Solar am First
11
7
6
2
1
Die Mindesteinschraubtiefe der vier mitgelieferten Holzbauschrauben im tragenden Bauteil (Sparren) beträgt
100 mm. Für Aufsparrendämmung nicht geeignet. Das Firstanschlussblech wird im Bereich des Sicherheitsha-
kens ausgeklinkt.
12
4
3
10
8
4
9
5
Solarsystem Integral 2
Montageholz
13
11
12
4
45
100
Montageholz für Sicherheitshaken
38×100 mm, Länge 195 mm
1 Integral 2 PV-Modul
2 Dachlattung 28×60 mm
3 Dachlattung 45×45 mm
4 Firstentlüftungslatten 45×45 mm
5 Konterlattung
6 Modulhalter
7 Firstanschlussblech gelocht
8 Firstplatte
9 Schraube T30
SCFW-S-BAZ 6.5×77 mm
10 Firstprofil
11 Sicherheitshaken SDA/Solar
12 Montageholz 38×100×195 mm
13 Firstfugenblech
Rev. 09.2017 / web
65
