ETERNIT integral 2 Montage & Betriebsanleitung Seite 44

Planung I Konstruktionsdetails
44
Montage Seitenanschlussprofil
2
1

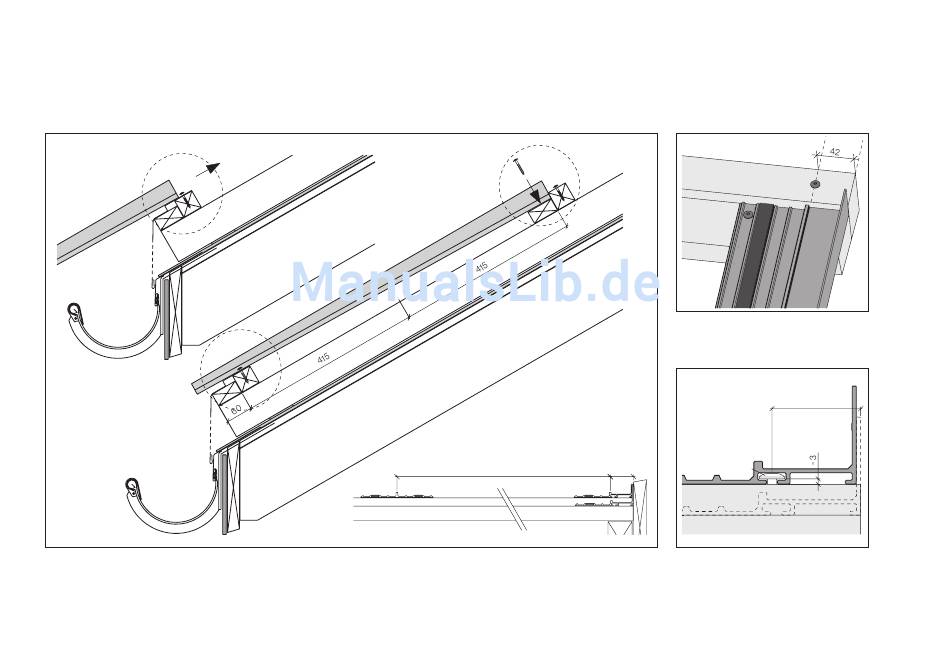

Für die untere Befestigung der Seitenanschlussprofile wird eine Schraube vorgängig in der Mitte der 45×45 mm
Latte montiert. Der seitliche Abstand beträgt 42 mm. Der Schraubenkopf überragt die Latte um ca. 3 mm. Das Seiten-
anschlussprofil durch die Schraubenführung nach oben ziehen und durch das vorgegebene Loch befestigen.
Rev. 09.2017 / web
2
1
1310
50
Solarsystem Integral 2
2
1
Der seitliche Befestigungsabstand
beträgt 42 mm.
42
2
1 Seitenanschlussprofil
2 Befestigungsschrauben
T20 4.8×30 mm
