Planung I Konstruktionsdetails

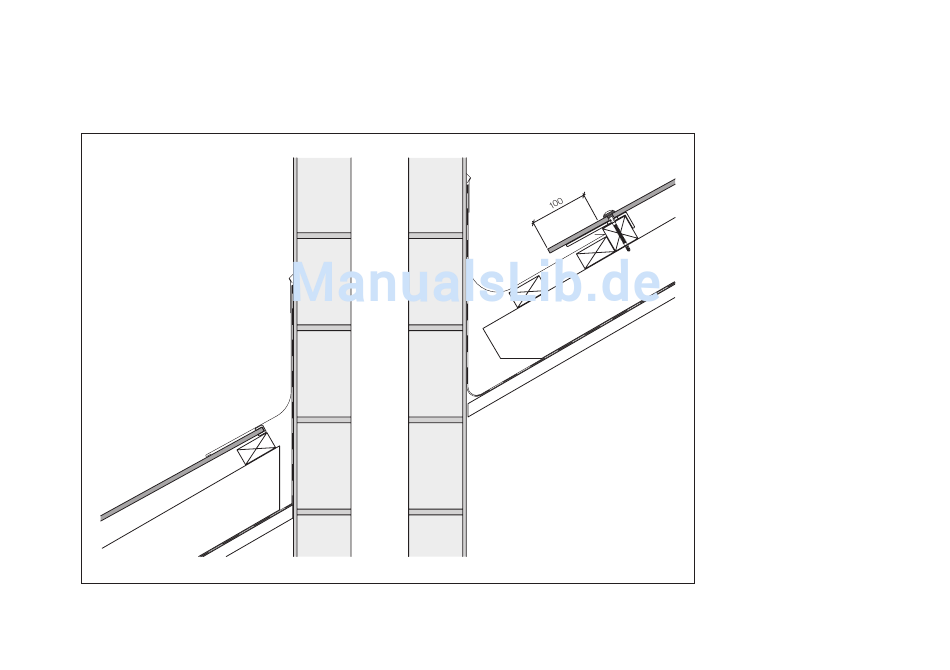

Kaminanschluss, Vertikalschnitt
Bei grösseren Ausbauten müssen die unteren Aura-Ergänzungsplatten zusätzlich befestigt werden.
9
8
7
Solarsystem Integral 2
1 Aura-Ergänzungsplatte
2 Schraube T30
3 Dachlattung 28×60 mm
1
4 Dachlattung 45×45 mm
2
5 Konterlattung
6
6 Plattenauflager
7 Aufsteckprofil
8 Blecheinfassung
4
9 Kamin
3
5
SCFW-S-BAZ 6.5×77 mm
