ETERNIT integral 2 Montage & Betriebsanleitung Seite 17

Planung I Einteilung

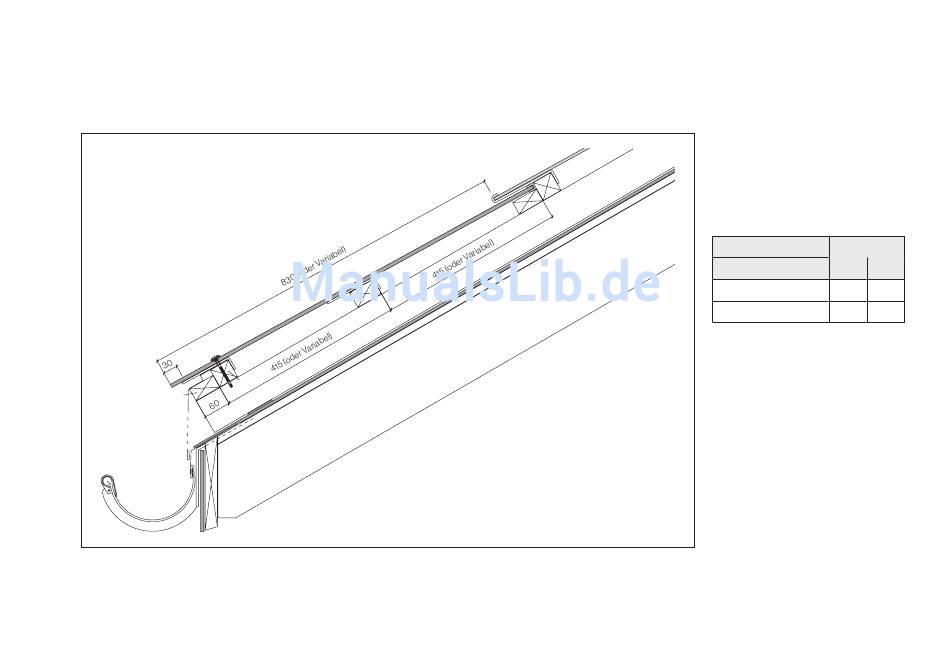

Latteneinteilung mit Aura-Ergänzungsplatten bis 1000 m Bezugshöhe
7
6
4
3
9
10
Die Lattendistanz kann je nach Anordung der PV-Module variieren. Wenn die Plattenhöhe von 920 mm durch
Anpassungen zurückgeschnitten wird, ist die Schiftung der Zwischenlatte bedingt durch den Neigungsverlust
anzupassen. Die maximale Höhe für Ergänzungsplatten ohne Zwischenlatte beträgt 460 mm.
2
1
6
5
Solarsystem Integral 2
8
4
3
Plattenauflager
Die Plattenauflager (6) werden
unter die Befestigungspunkte der
Aura-Ergänzungsplatte vormon-
tiert. Zusätzlich müssen Platten-
auflager auf die Zwischenlatte
angebracht werden.
Anzahl Plattenauflager [Stk]
Plattenbreite [mm] 2610 1300
Befestigungspunkte 6 3
Zwischenlatte 5 2
Die Latteneinteilung auf dieser
Seite entspricht auch der Latten-
einteilung in der Dachfläche.
1 Aura-Ergänzungsplatte
mit Aufsteckprofil PP, weiss
2 Modulhalter
3 Dachlattung 28×60 mm
4 Dachlattung 45×45 mm
5 Zwischenlatte 36×60 mm
6 Plattenauflager
7 Schraube T30
SCFW-S-BAZ 6.5×77 mm
8 Konterlattung
9 Einlaufblech mit Lüftung
min. 400 cm²/m
10 Rinne
