ETERNIT integral 2 Montage & Betriebsanleitung Seite 20

Inhaltsverzeichnis

Werbung

Planung I Einteilung
20

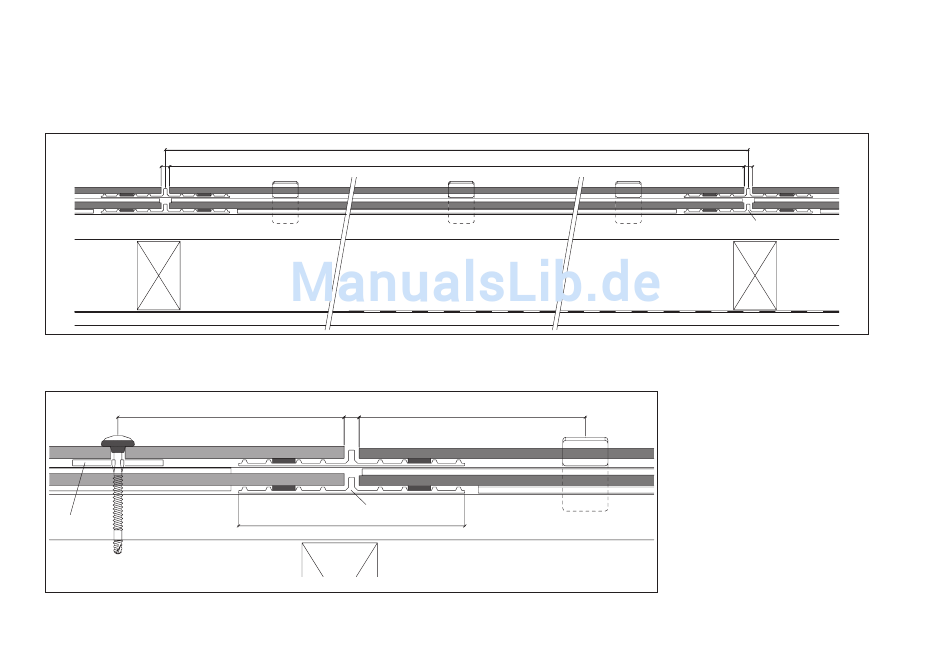

Breiteneinteilung
10
9
Für die Breiteneinteilung wird ein Riss im Winkel von 90° zu den Latten erstellt. Die Standard-Achsmasseinteilung beträgt 1310 mm (+10/-0 mm).
4
5
6/7
Bei ungelochten Ergänzungsplatten oder bei Anschnitten müssen diese mit Ø9.5 mm vorgebohrt werden
(Bohrstaub entfernen). Die Modulhalter werden mithilfe der Montagelehre montiert.
Rev. 09.2017 / web
1
6/7
150
10
2
8
150
9
1310 (+10/-0 mm)
1300
3
150
1
Solarsystem Integral 2
10
8
1 Integral 2 PV-Modul
2 Aura-Ergänzungsplatte
mit Aufsteckprofil, weiss
3 Modulhalter
3
4 Schraube T30
SCFW-S-BAZ 6.5×77 mm
5 Plattenauflager
6 Dachlattung (28×60 mm)
7 Dachlattung (45×45 mm)
8 Fugenprofil
9 Konterlattung
