ETERNIT integral 2 Montage & Betriebsanleitung Seite 75

Ausführung I Bearbeitung
Montagelehre für die Modulanordnung Fugen ½ versetzt
A
B
C
B
Solarsystem Integral 2
Höhenjustierung

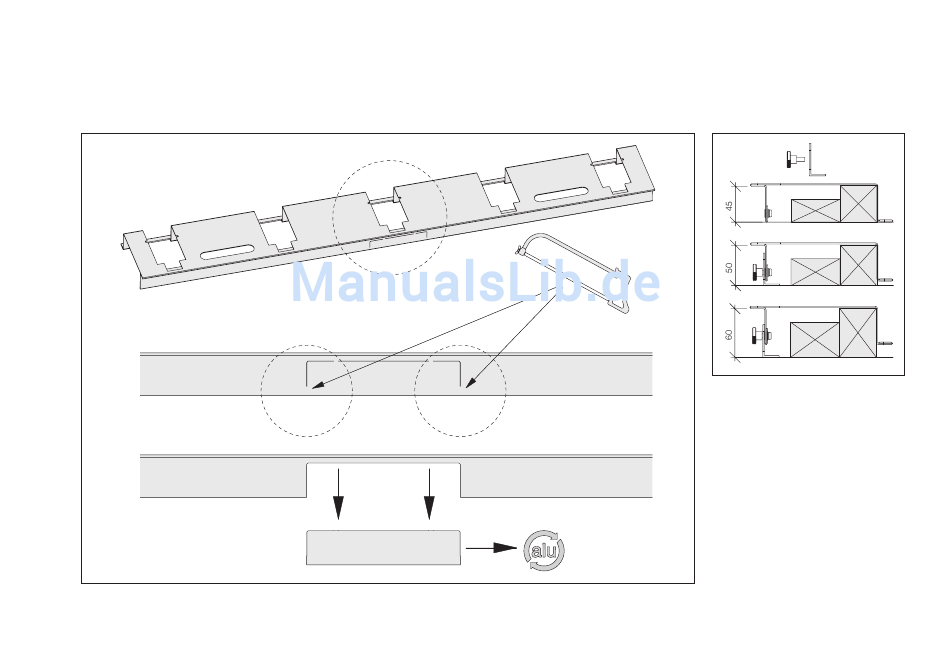

Die Montagelehre kann an die
unterschiedlichen Lattenhöhen
angepasst werden.
(A) Die Montagelehre ist für die
½ versetzte Montage der Module
vorbereitet. Dafür ist in der Mitte der
Lehre eine Sollbruchstelle.
(B) Die Montagelehre bis zur Soll-
bruchstelle einschneiden.
(C) Durch biegen der Sollbruchstel-
le die Aussparung abtrennen. Falls
erforderlich Kanten entgraten.
