ETERNIT integral 2 Montage & Betriebsanleitung Seite 41

Planung I Konstruktionsdetails

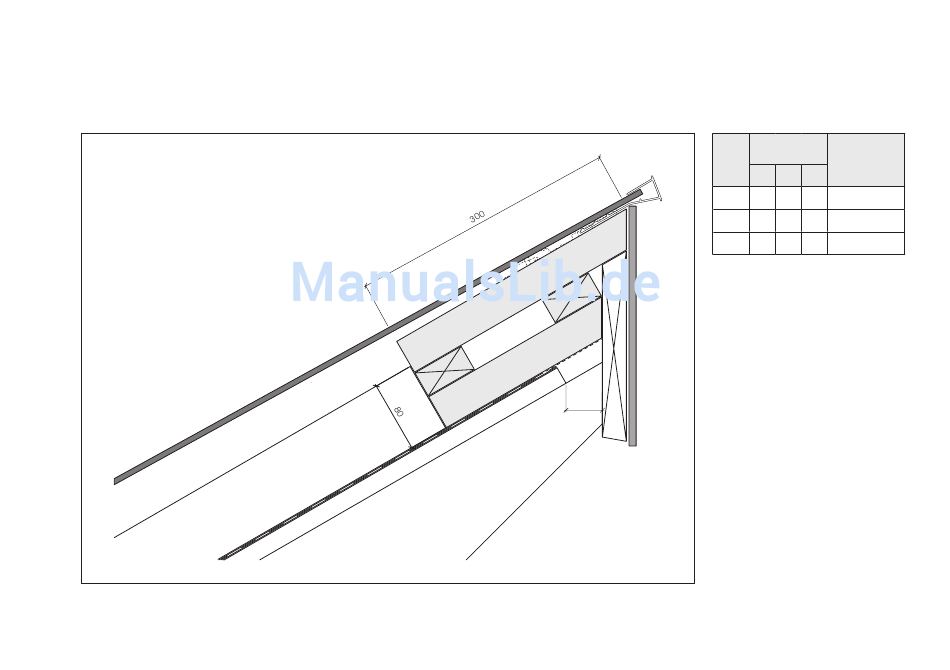

Pultdach überstehend bis 30°
1
Firstentlüftungslatten massgenau zuschneiden und vorbohren.
4
7
6
2
4
5
10
8
3
40
9
Solarsystem Integral 2
Konterlattenhöhe
Firstentlüf-
tungslatten
Höhe Firstentlüftung
3 4 5
80 40 28 40 40
100 50 28 50 50
120 60 28 60 60
Masse in mm
1 Integral 2 PV-Modul
2 Firstanschlussprofil
3 Firstentlüftungslatten,
Länge je nach Dachneigung
4 Firstentlüftungslatten 28×60 mm
5 Firstentlüftungslatten 300 mm
6 Konterlattung
7 Zwischenlatte 36×60 mm
8 Alu-Lüftungsprofil
9 Stirnbrett
10 Swisspearl oder
Plancolor 8 mm
Rev. 09.2017 / web
41
