ETERNIT integral 2 Montage & Betriebsanleitung Seite 43

Planung I Konstruktionsdetails

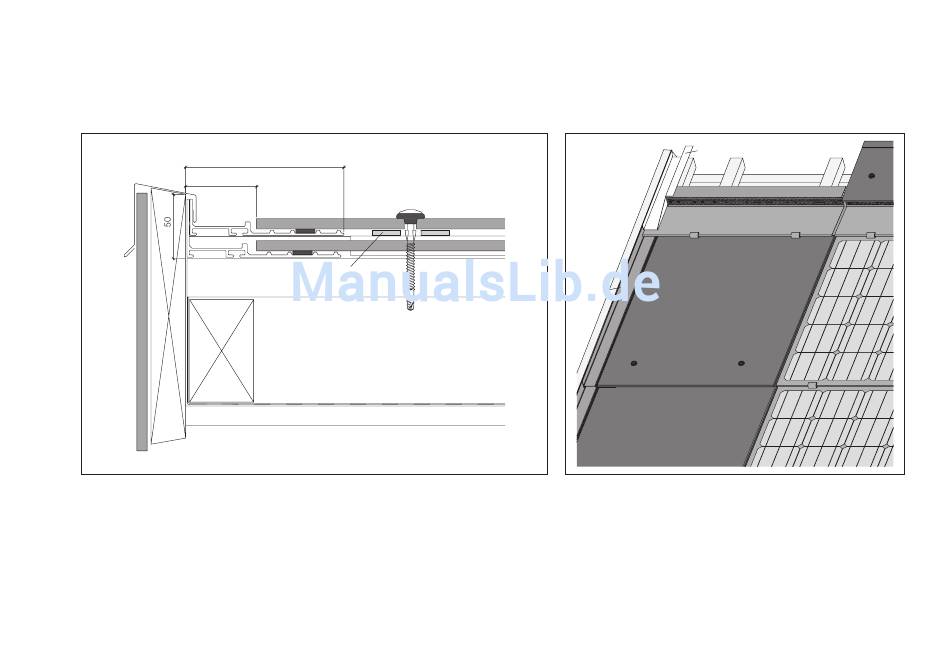

Ortausbildung mit Seitenanschlussprofil
8
55
3
9
6
7
Aufgrund der Überdeckung werden die Seitenanschlussprofile mit einer
Schrägstellung von ~2 mm montiert.
1 Aura-Ergänzungsplatte
2 Schraube T30
SCFW-S-BAZ 6.5×77 mm
3 Seitenanschlussprofil
4 Plattenauflager
5 Dachlattung 28×60 mm
6 Konterlattung
123
2
1
4
7 Ortbrett
8 Blechabdeckung
9 Swisspearl oder
Plancolor 8 mm
10 Firstabschlussblech, individuelle
Anpassung bauseits
11 Firstanschlussblech
Firstabschlussblech bauseits
5
3
Beispiel: Firstabschlussblech beim Übergang vom Seiten-
anschlussprofil an das Firstanschlussblech (individuelle
Anpassung bauseits).
Solarsystem Integral 2
10
11
Rev. 09.2017 / web
43
