ETERNIT integral 2 Montage & Betriebsanleitung Seite 18

Planung I Einteilung
18

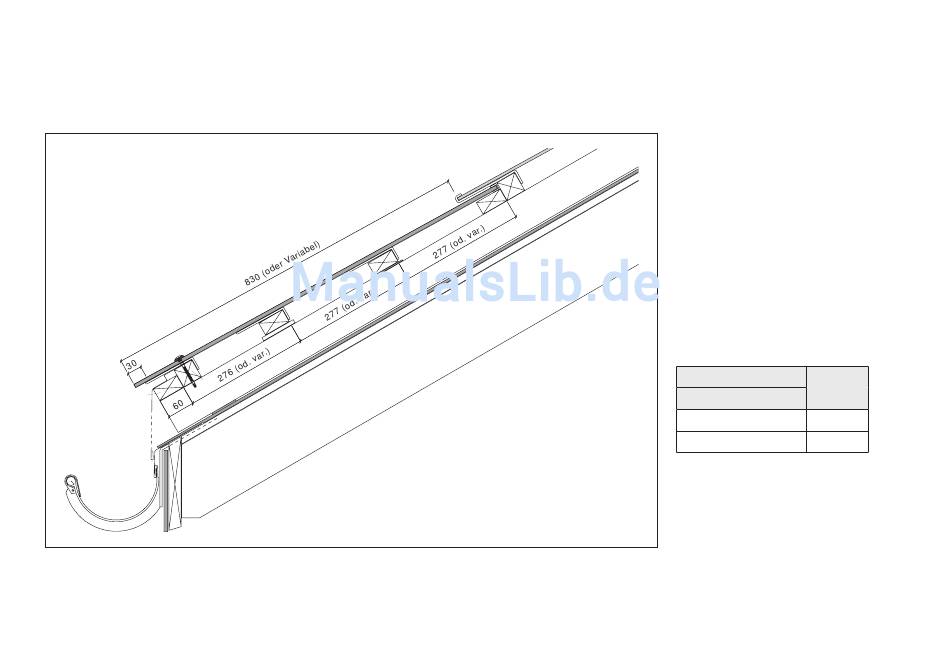

Latteneinteilung mit Aura-Ergänzungsplatten 1000 m bis 1600 m Bezugshöhe
7
6
3
9
10
Die Lattendistanz kann je nach Anordung der PV-Module variieren. Wenn die Plattenhöhe von 920 mm durch
Anpassungen zurückgeschnitten wird, ist die Schiftung der Zwischenlatten bedingt durch den Neigungsverlust
anzupassen. Die maximale Höhe für Ergänzungsplatten ohne Zwischenlatte beträgt 400 mm. Die maximale
Höhe für Ergänzungsplatten mit einer Zwischenlatte beträgt 640 mm. Die Latteneinteilung auf dieser Seite
entspricht auch der Latteneinteilung in der Dachfläche.
Rev. 09.2017 / web
1
5
6
5
4
2
4
3
6
Solarsystem Integral 2
Lattendicken
Die Lattendicken auf dieser Seite
beruhen auf einer Bezugshöhe
bis 1400 m. Für höhere Lagen die
8
Lattendicke gemäss der Tabelle
«Richtwerte für maximale Einsatz-
höhen» auf Seite 13 verwenden.
Plattenauflager
Die Plattenauflager (6) werden
unter die Befestigungspunkte der
Aura-Ergänzungsplatte vormon-
tiert. Zusätzlich müssen Platten-
auflager auf jede Zwischenlatten
angebracht werden.
Anzahl Plattenauflager
Plattenbreite [mm]
Befestigungspunkte
Zwischenlatten (×2)
1 Aura-Ergänzungsplatte
2 Modulhalter
3 Dachlattung 28×60 mm
4 Dachlattung 45×45 mm
5 Zwischenlatte 28×60 mm
mit Schiftunterlage
6 Plattenauflager
7 Schraube T30
SCFW-S-BAZ 6.5×77 mm
8 Konterlattung
9 Einlaufblech mit Lüftung min. 400 cm²/m
10 Rinne
[Stk]
1300
3
4
