ETERNIT integral 2 Montage & Betriebsanleitung Seite 31

Planung I Konstruktionsdetails

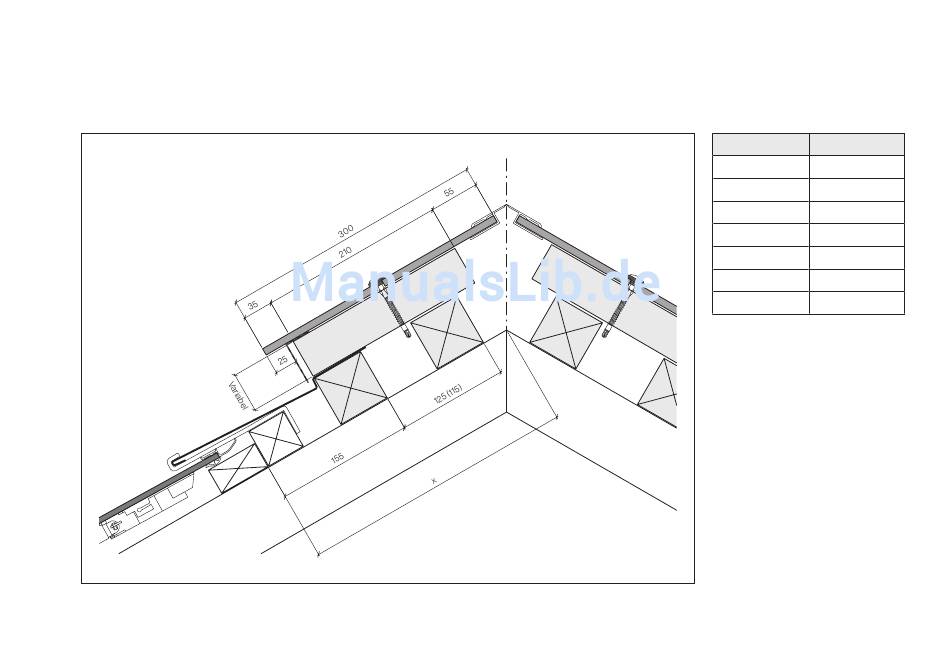

Firstausbildung mit Firstplatte und Firstanschlussblech, variable Entlüftungsöffnung
8
7
2
1
Die Firstentlüftungslatten müssen massgenau zugeschnitten und vorgebohrt werden. Die ungelochten First-
platten werden mit 9.5 mm vorgebohrt (Bohrstaub entfernen). Der minimale Firstöffnungswinkel beträgt 90°.
5
4
12
4
3
11
9
10
6
Solarsystem Integral 2
Neigung Mass X
10° 350
15° 340
20° 330
25° 320
30° 310
35° 300
40° 280
Bei einer Neigung von 45° beträgt
das Mass X 265 mm. Die Distanz
der oberen Firstlüftungslatte (4)
muss von 125 mm auf 115 mm
reduziert werden. Das Mass der
unteren Firstlüftungslatte (4) bleibt
155 mm.
1 Integral 2 PV-Modul
2 Dachlattung 28×60 mm
3 Dachlattung 45×45 mm
4 Firstentlüftungslatten 60×60 mm
5 Firstentlüftungsholz variabel min. 40 mm
6 Konterlattung
7 Modulhalter
8 Firstanschlussblech
9 Firstplatte
10 Schraube T30 SCFW-S-BAZ 6.5×77 mm
11 Firstprofil
12 Alu-Lüftungsprofil, 50×30 oder 70×30 mm
anthrazit pulverbeschichtet
Rev. 09.2017 / web
