ETERNIT integral 2 Montage & Betriebsanleitung Seite 40

Planung I Konstruktionsdetails
40

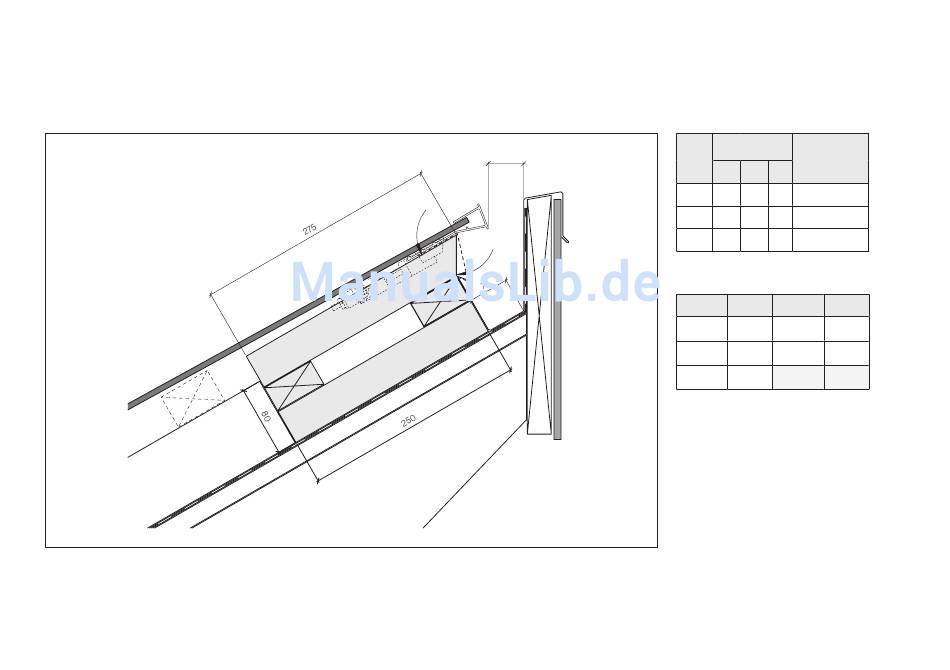

Pultdach mit Rinne bis 30°
1
11
Die obere Firstentlüftungslatte (5), Länge 275 mm wird bei jeder Dachneigung in einem Winkel von 60° zuge-
schnitten. Die Länge der unteren Firstentlüftungslatte (3) beträgt 250 mm. Ein massgenaues Zuschneiden und
Vorbohren ist zwingend. Die Ablaufrohre der Firstrinne können in der Ebene der ersten und zweiten Firstent-
lüftungslatten geführt werden. Die Firstentwässerungen dienen zugleich als natürliche Leiter für Potentialaus-
gleich- und Blitzschutzleitungen.
Rev. 09.2017 / web
5
4 3
6
40
2
60°
7
4
8
10
9
Solarsystem Integral 2
Konterlattenhöhe
Firstentlüftungs-
latten
Höhe Firstentlüftung
3 4 5
80 40 28 40 40
100 50 28 50 50
120 60 28 60 60
Dachneigung
Neigung Mass X Neigung Mass X
30° 45 15° 70
25° 55 10° 80
20° 60
Masse in mm
1 Integral 2 PV-Modul
2 Firstanschlussprofil
3 Firstentlüftungslatten 250 mm
4 Firstentlüftungslatten 28×60 mm
5 Firstentlüftungslatten 275 mm
6 Konterlattung
7 Alu-Lüftungsprofil
8 Firstrinne
9 Stirnbrett
10 Swisspearl oder
Plancolor 8 mm
11 Zwischenlatte 36×60 mm
