Planung I Konstruktionsdetails
32

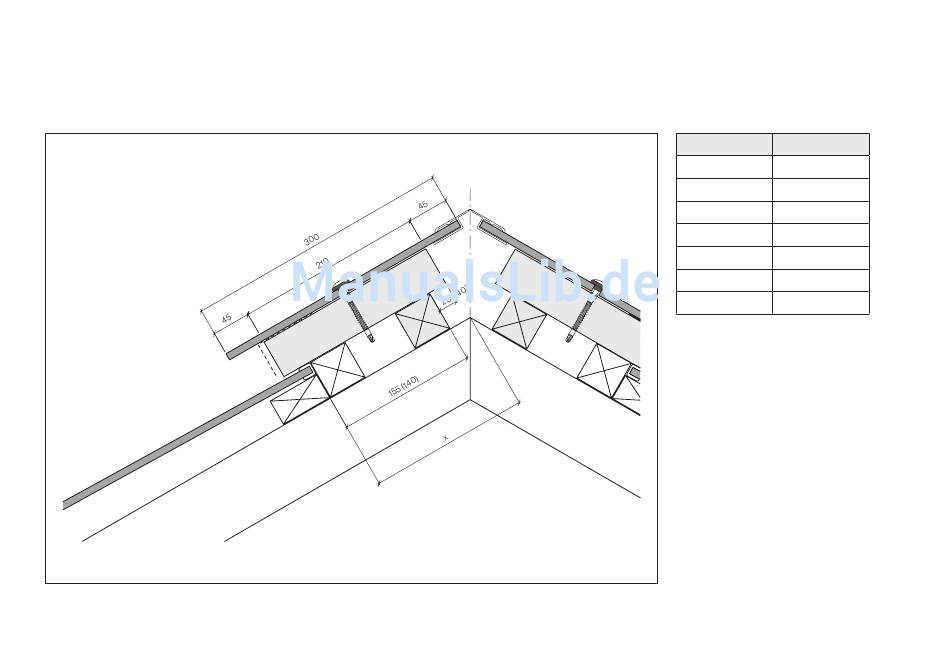

Firstausbildung mit Firstplatte an Aura-Ergänzungsplatte
1
Die Firstentlüftungslatten müssen massgenau zugeschnitten und vorgebohrt werden. Die ungelochten First-
platten werden mit 9.5 mm vorgebohrt (Bohrstaub entfernen). Der minimale Firstöffnungswinkel beträgt 90°.
Rev. 09.2017 / web
5
4
3
7
2
10
8
9
6
Solarsystem Integral 2
Neigung
Mass X
10°
220
15°
215
20°
205
25°
195
30°
185
35°
170
40°
155
Bei einer Neigung von 45° muss
die Distanz der Firstlüftungslatte
(4) von 155 mm auf 140 mm redu-
ziert werden. Der Überstand vom
Firstentlüftungsholz (5) wird von
20 auf 40 mm erhöht.
1 Aura-Ergänzungsplatte
2 Dachlattung 28×60 mm
3 Dachlattung 45×45 mm
4 Firstentlüftungslatten 45×45 mm
5 Firstentlüftungsholz 45×45×210 mm
6 Konterlattung
7 Lüftungsprofil
8 Firstplatte
9 Schraube T30
SCFW-S-BAZ 6.5×77 mm
10 Firstprofil
