Planung I Einteilung

16

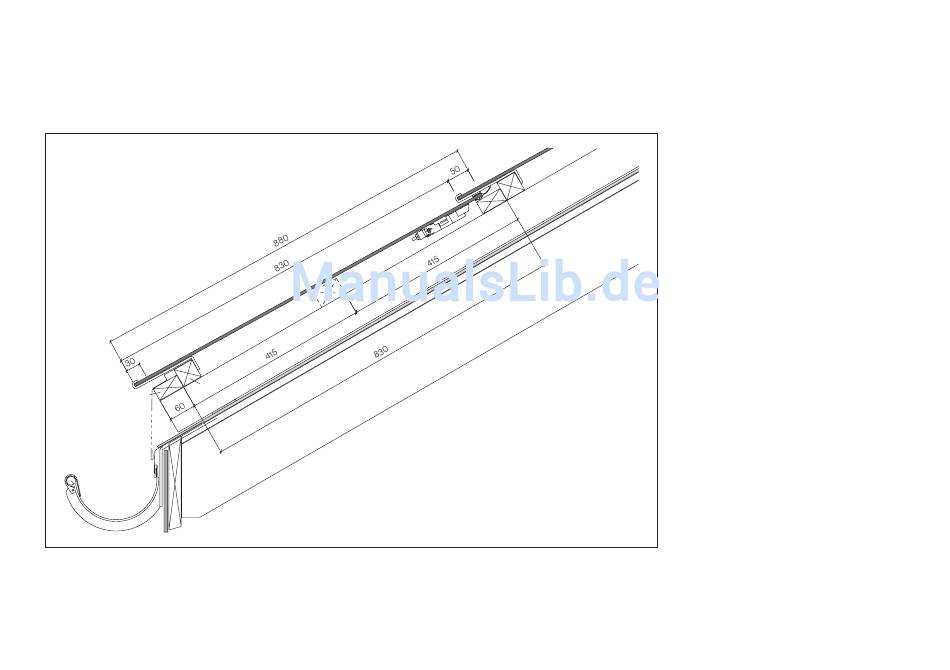

Latteneinteilung an der Traufe mit Integral 2-Photovoltaikmodulen
2
3
7
8
Bei PV-Modulen, die bis zur Traufe montiert werden, ist dem Abrutschen von Schnee Rechnung zu tragen.
Der Personenschutz muss durch Massnahmen sichergestellt werden. Darunterliegende Konstruktionen
sind dementsprechend auszulegen oder zu schützen.
Rev. 09.2017 / web
1 5
4
Solarsystem Integral 2
6
4
3
Lattendicken
Die Lattendicken auf dieser Seite
beruhen auf einer Bezugshöhe
bis 1400 m. Für höhere Lagen die
Lattendicke gemäss der Tabelle
«Richtwerte für maximale Einsatz-
höhen» auf Seite 13 verwenden.
Bei den PV-Modulen bis 1000 m
Bezugshöhe werden keine
Zwischenlatten benötigt.
1 Integral 2 PV-Modul
2 Modulhalter
3 Dachlattung 28×60 mm
4 Dachlattung 45×45 mm
5 Zwischenlatte 36×60 mm
6 Konterlattung
7 Einlaufblech mit Lüftung min. 400 cm²/m
8 Rinne
