ETERNIT integral 2 Montage & Betriebsanleitung Seite 51

Planung I Konstruktionsdetails

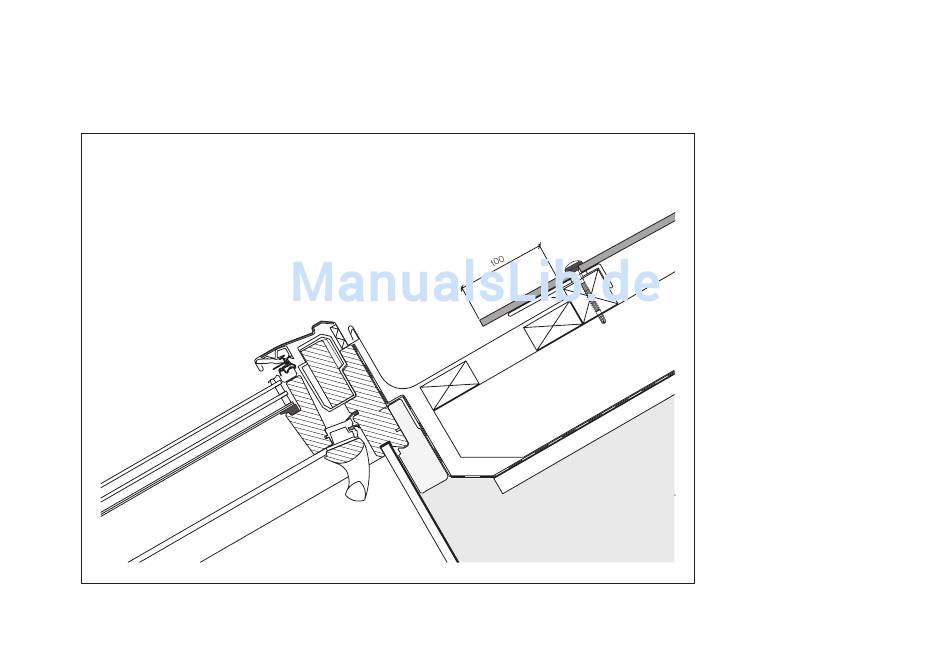

Dachfenster, Vertikalschnitt, Anschluss oben
8
Mindest-Dachneigung gemäss Dachfensterlieferant.
3
7
Solarsystem Integral 2
1 Aura-Ergänzungsplatte
2 Schraube T30
SCFW-S-BAZ 6.5×77 mm
3 Dachlattung 28×60 mm
4 Dachlattung 45×45 mm
5 Konterlattung
6 Plattenauflager
1
7 Eindeckrahmen
8 Dachfenster
2
6
4
5
51
Rev. 09.2017 / web
