ETERNIT integral 2 Montage & Betriebsanleitung Seite 33

Inhaltsverzeichnis

Werbung

Planung I Konstruktionsdetails

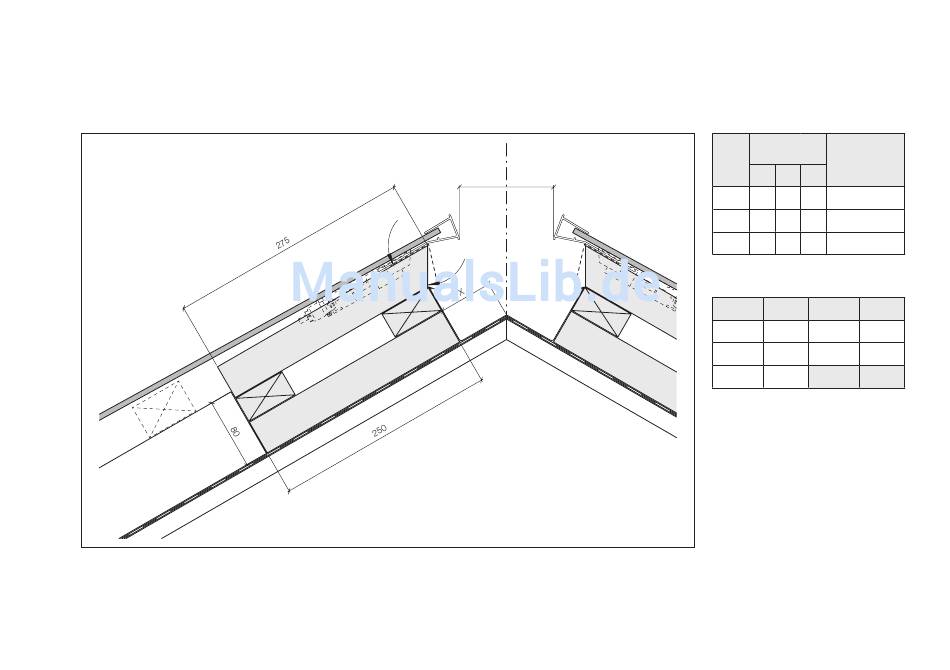

Firstausbildung mit Rinne bis 30°
1
9
6
Die obere Firstentlüftungslatte (5), Länge 275 mm wird bei jeder Dachneigung in einem Winkel von 60° zuge-
schnitten. Die Länge der unteren Firstentlüftungslatte (3) beträgt 250 mm. Ein massgenaues Zuschneiden und
Vorbohren ist zwingend. Die Ablaufrohre der Firstrinne können in der Ebene der ersten und zweiten Firstentlüf-
tungslatten geführt werden. Die Firstrinne an den Potentialausgleich anschliessen.
2
60°
4
5
3
4
80
7
8
Solarsystem Integral 2
Konterlattenhöhe
Firstentlüf-
tungslatten
Höhe
Firstentlüftung
3
4
5
80
40
28
40
80
100
50
28
50
100
120
60
28
60
120
Dachneigung
Neigung Mass X Neigung Mass X
30°
45
15°
70
25°
55
10°
80
20°
60
1 Integral 2 PV-Modul
2 Firstanschlussprofil
3 Firstentlüftungslatten 250 mm
4 Firstentlüftungslatten 28×60 mm
5 Firstentlüftungslatten 275 mm
6 Konterlattung
7 Alu-Lüftungsprofil
8 Firstrinne
9 Zwischenlatte 36×60 mm
Rev. 09.2017 / web
33
