ETERNIT integral 2 Montage & Betriebsanleitung Seite 34

Planung I Konstruktionsdetails
34

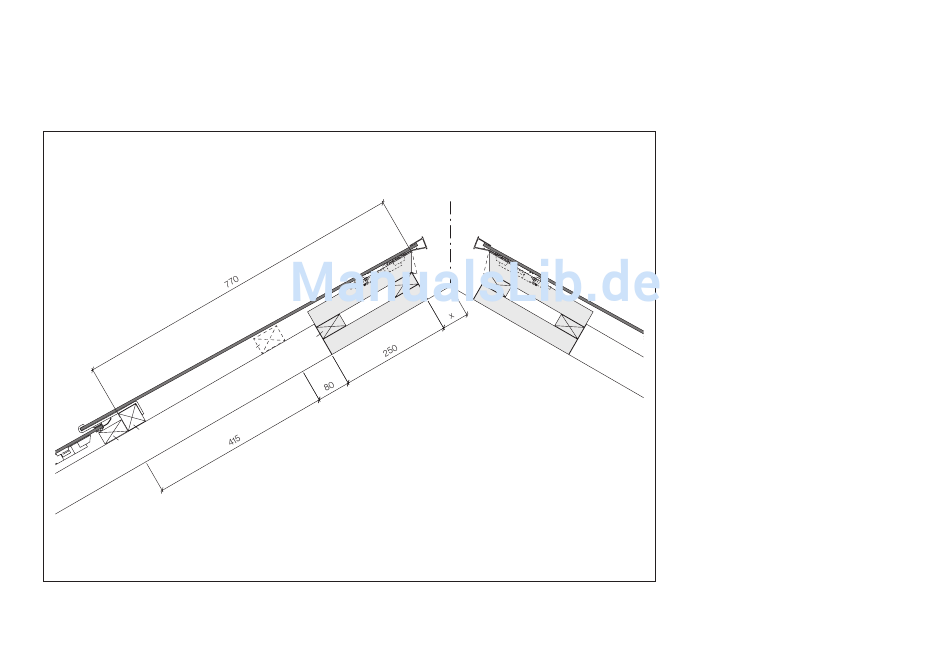

Firstausbildung mit Rinne bis 30°
1
12
7
6
8
Die Fugenprofile in der obersten Reihe müssen bauseits auf 870 mm zugeschnitten werden. Die Schnittkante
nach oben und die Befestigungspunkte mit Ø5.0 mm vorbohren.
Rev. 09.2017 / web
2
5
3
4
9
10
11
Solarsystem Integral 2
1 Integral 2 PV-Modul
2 Firstanschlussprofil
3 Firstentlüftungslatten 250 mm
4 Firstentlüftungslatten 28×60 mm
5 Firstentlüftungslatten 275 mm
6 Dachlattung 28×60 mm
7 Dachlattung 45×45 mm
8 Konterlattung
9 Zwischenlatte 36×60 mm
10 Alu-Lüftungsprofil
11 Firstrinne
12 Modulhalter
