ETERNIT integral 2 Montage & Betriebsanleitung Seite 58

Planung I Konstruktionsdetails
58

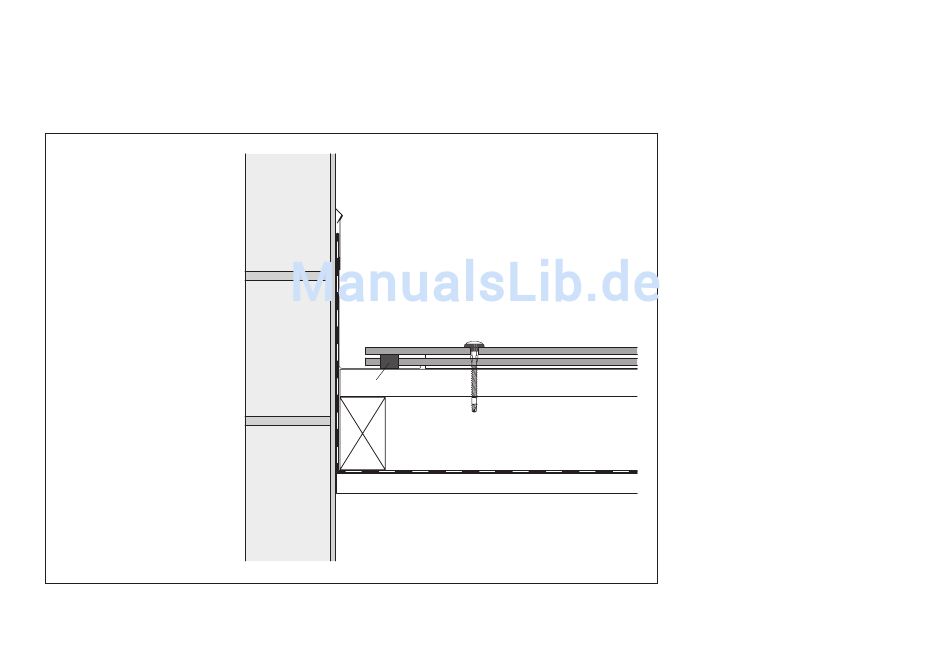

Kaminanschluss, Horizontalschnitt
Obere Ecken an Aura-Ergänzungsplatten zurückschneiden.
Rev. 09.2017 / web
7
6
2
5
4
Solarsystem Integral 2
1 Aura-Ergänzungsplatte
2 Schraube T30
SCFW-S-BAZ 6.5×77 mm
3 Dachlattung 28×60 mm
4 Konterlattung
5 Dichtungsband, 25×10-20 mm
6 Blecheinfassung
7 Kamin
1
3
