ETERNIT integral 2 Montage & Betriebsanleitung Seite 56

Planung I Konstruktionsdetails
56
Thermiekollektor mehrreihig für das Indachsystem Integral 2
1
2
3
1
2
3
Bei der Integration von Thermie-Panel in das Integral 2-System muss die Konterlattenhöhe im Minimum 100
mm betragen.
Rev. 09.2017 / web
1
2
6
7
4
4
2
4
7
6
5
1
5
1
4
2
Solarsystem Integral 2
Für Beratungen über Warmwas-
seraufbereitung, Heizungsunter-
stützung und Vertrieb wenden Sie
sich an:
H+S Solar GmbH
Christoph Hutter
Feldstrasse 51
9445 Rebstein

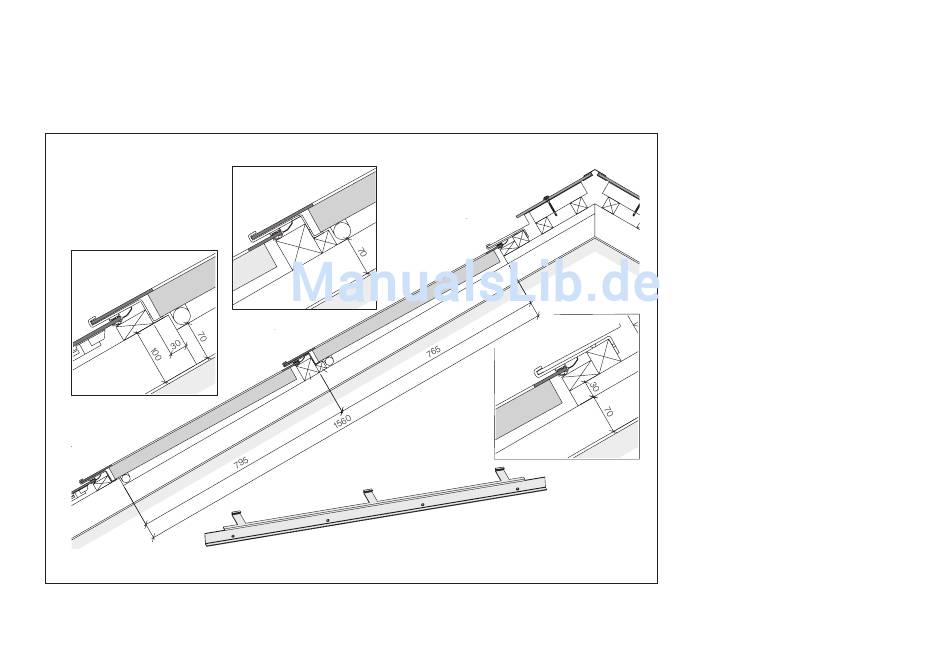

1 Thermiepanel
2 Halter für Thermiekollektor
3 Konterlattung (100 mm)
4 Konterlattung (70 mm),
Höhe um 30 mm reduziert
5 Modulhalter
6 Dachlattung 60×60 mm
7 Dachlattung 30×30 mm
