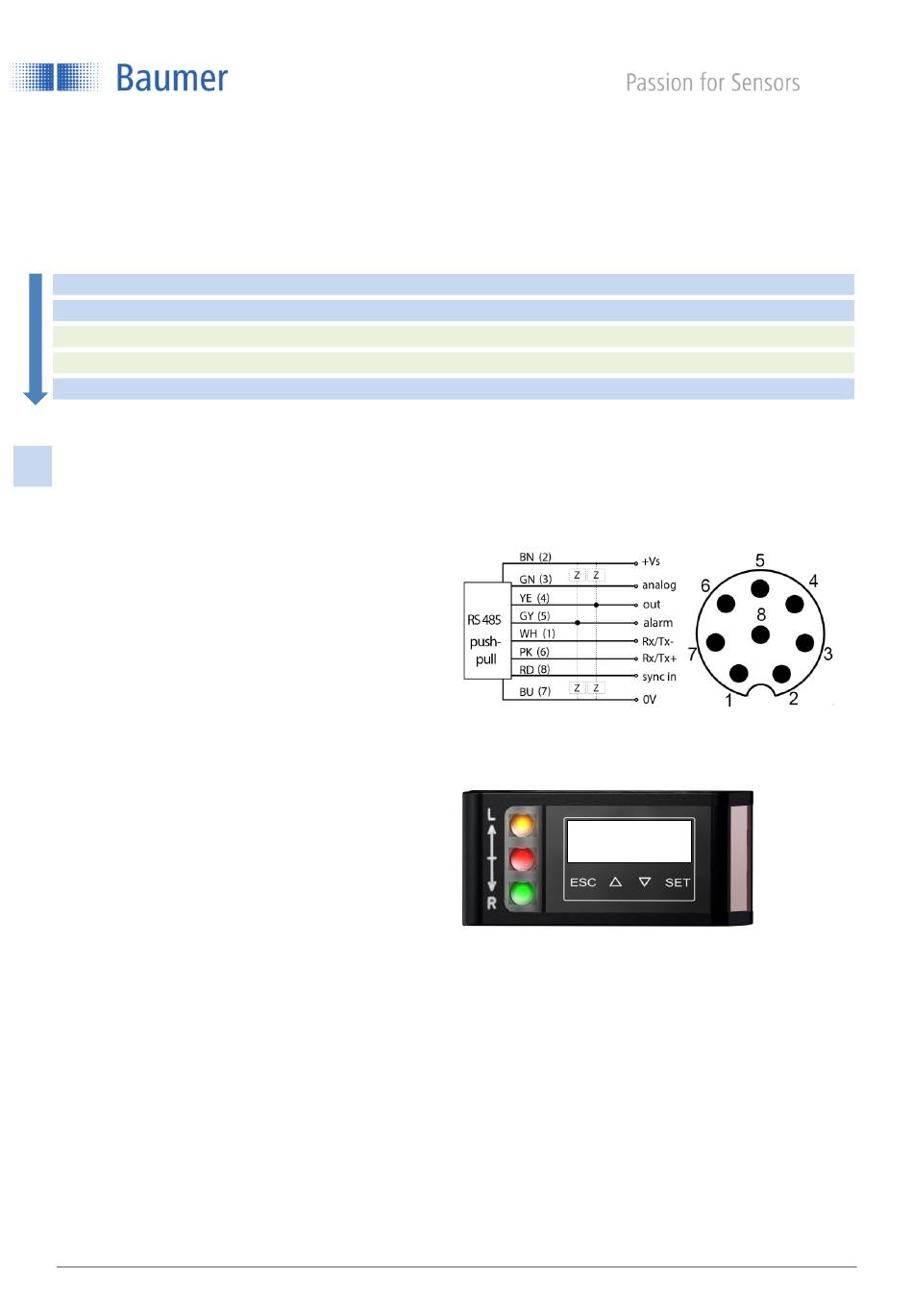

Inbetriebnahme
Nach dem Anschluss und der Montage des Sensors wird er über das Display konfiguriert. Danach ist der
Sensor betriebsbereit und gibt den Messwert in mm auf dem Display aus. Optional können zusätzlich das
Messfeld eingeschränkt oder der Schaltausgang konfiguriert werden.
1
2
3
4
Anschluss
1
Der
Sensor
wird
angeschlossen.
Anschlusskabel (8-polig M12) verwendet werden.
Sobald alles korrekt angeschlossen ist startet der
Sensor auf.
Tastenfunktionen
ESC
= Zurück
ESC 2 Sek.
= Run-Modus
UP
= Hoch/Wert erhöhen
DOWN
= Runter/Wert verringern
SET
= OK
SET 2 Sek.
= Wert speichern
Slide über alle 4 Tasten:
---->
= Freigabe des Panel wenn gesperrt
<----
= Sprung in den Run-Modus
Sprache einstellen
Die Sprache wird ausgewählt und mit 2 Sekunden
SET bestätigt.
de_BA_PosCon_OXH7.docx
04.01.2021 15:44/adr V1.3 ANW_81184815
Applikationsspezifische Einstellungen
(Optionale Einstellungen)
gemäss
Anschlussschema
Es
muss
ein
geschirmtes
Anschluss
Montage
Los geht's
LANGUAGE
English
English
Deutsch
Italiano
Français
5/70
Baumer Electric AG
Frauenfeld, Switzerland
