Installation
Klemmenbeschreibung
Digitalein-/-ausgänge
Werks-
Klemme Parameter einstellung
12, 13 - +24 V DC
18 5-10 [8] Start
19 5-11 [10]
Reversierung
32 5-14 [39] Tag-/
Nachtsteuerun
g
33 5-15 [0] Ohne
Funktion
27 5-12 [2]
Motorfreilauf
(inv.)
29 5-13 [0] Ohne
Funktion
20 -
37 - Sichere
Abschaltung
Motormoment
(STO)
Analogeingänge/-ausgänge
39 -
42 6-50 [100]
Ausgangs-
frequenz
50 - +10 V DC
53 6-1* Sollwert
54 6-2* Istwert
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
Beschreibung
24-V-DC-Versorgungs-
spannung. Maximaler
Ausgangsstrom ist 200
mA insgesamt für alle
24-V-Lasten.
Verwendbar für Digita-
leingänge und externe
Messwandler.
Digitaleingänge.
Wählbar als Digitalein-
oder -ausgang.
Werkseinstellung ist
Eingang.
„Common" für Digita-
leingänge und 0-V-
Potenzial für 24-V-
Stromversorgung.
(optional) Sicherer
Eingang. Für sichere
Abschaltung des
Motormoments
verwendet.
Bezugspotenzial für
Analogausgang
Programmierbarer
Analogausgang. Das
Analogsignal ist 0-20
mA oder 4-20 mA bei
maximal 500 Ω.
10 V DC-Analogversor-
gungsspannung.
Maximal 15 mA, in der
Regel für Potenz-
iometer oder
Thermistor verwendet.
Analogeingang.
Programmierbar für
Spannung oder Strom.
Schalter A53 und A54
dienen zur Auswahl
von Strom [mA] oder
Spannung [V].
®
MG16E103 - VLT ist eine eingetragene Marke von Danfoss
Klemmenbeschreibung
Digitalein-/-ausgänge
Werks-
Klemme Parameter einstellung
55 -
Serielle Kommunikation
61 -
68 (+) 8-3*
69 (-) 8-3*
Relais
01, 02, 03 5-40 [2] FU bereit
04, 05, 06 5-40 [5] Motor ein
Tabelle 3.4 Klemmenbeschreibung

3.4.6.2 Verdrahtung der Steuerklemmen

Steuerklemmenanschlüsse am Frequenzumrichter sind
steckbar und ermöglichen so eine einfache Installation
(siehe Abbildung 3.29).

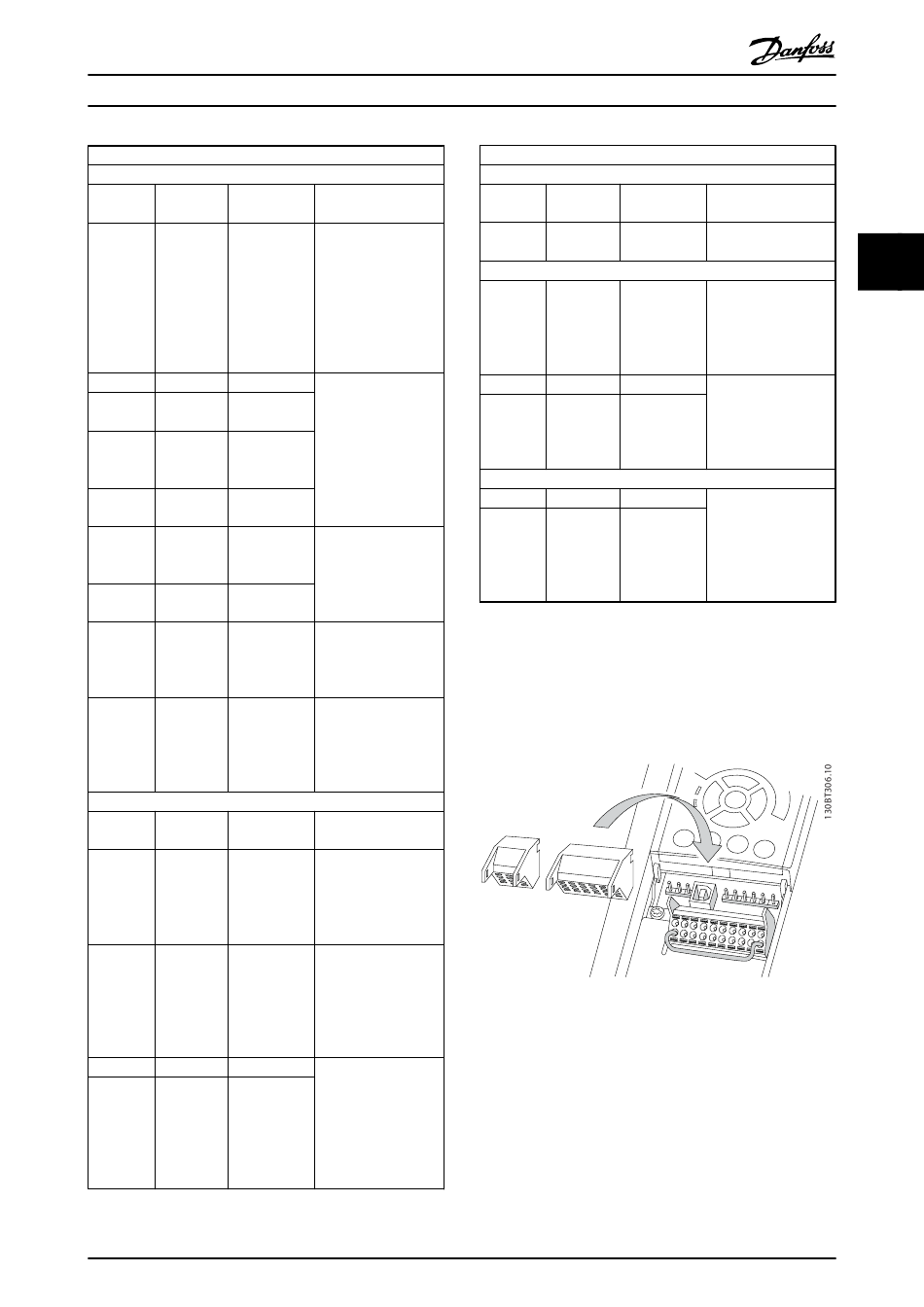

Abbildung 3.29 Aufstecken der Steuerklemmen
1. Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
bzw. unter dem entsprechenden Kontakt
einführen und damit die Klemmfeder öffnen
(siehe Abbildung 3.30)
2. Führen Sie das 10 mm abisolierte Steuerkabel in
den Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
Beschreibung
Bezugspotenzial für
3
Analogeingang
Integriertes RC-Filter
für Kabelabschirmung.
NUR zum Anschluss
der Abschirmung bei
EMV-Problemen.
RS485-Schnittstelle.
Ein Schalter auf der
Steuerkarte dient zum
Zuschalten des
Abschlusswiderstands.
Form-C-Relaisausgang.
Verwendbar für
Wechsel- oder Gleich-
spannung und
ohmsche oder
induktive Lasten.
