2.5.5 Verdrahtung der Steuerklemmen

Sie können Klemmenstecker zum einfachen Zugriff
entfernen.
Abbildung 2.20 Entfernen der Steuerklemmen

2.5.6 Funktionen der Steuerklemmen

Der Frequenzumrichter führt bestimmte Funktionen aus,
wenn er die entsprechenden Steuereingangssignale
empfängt und auswertet.
•
Programmieren Sie jede Klemme für ihre
jeweilige Funktion in den Parametern, die mit
dieser Klemme verknüpft sind. und zeigt
Klemmen und zugehörige Parameter.
•
Es ist wichtig, dass die Steuerklemme für die
gewünschte Funktion richtig programmiert ist.
Weitere Informationen zum Zugriff auf Parameter
finden Sie in .
•
Die Programmierung der Klemmen in ihrer
Werkseinstellung ist dazu bestimmt, die Funktion
des Frequenzumrichters in einer typischen
Betriebsart zu starten.
2.5.6.1 Schalter für Klemmen 53 und 54
•
Bei den Analogeingangsklemmen 53 und 54
können Sie als Eingangssignale Spannung (0 bis
10 V) oder Strom (0/4-20 mA) wählen.
•
Trennen Sie vor einer Änderung der Schalterposi-
tionen den Frequenzumrichter vom Netz.
•
Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.
•
Sie erreichen die Schalter, indem Sie das LCP
abnehmen (siehe Abbildung 2.21).
®
VLT Refrigeration Drive Produkthandbuch
®
MG16J103 - VLT ist eine eingetragene Marke von Danfoss
HINWEIS
Die Optionsmodule in Steckplatz B decken diese Schalter
ggf. ab. Entfernen Sie diese zum Ändern der Schalterein-
stellungen. (Trennen Sie vor Arbeiten am
Frequenzumrichter immer die Netzversorgung.)
•
Die Werkseinstellung von Klemme 53 ist
Drehzahlsollwert ohne Rückführung in 16-61 AE
53 Modus
•
Die Werkseinstellung von Klemme 54 ist Istwert-
signal mit Rückführung in 16-63 AE 54 Modus

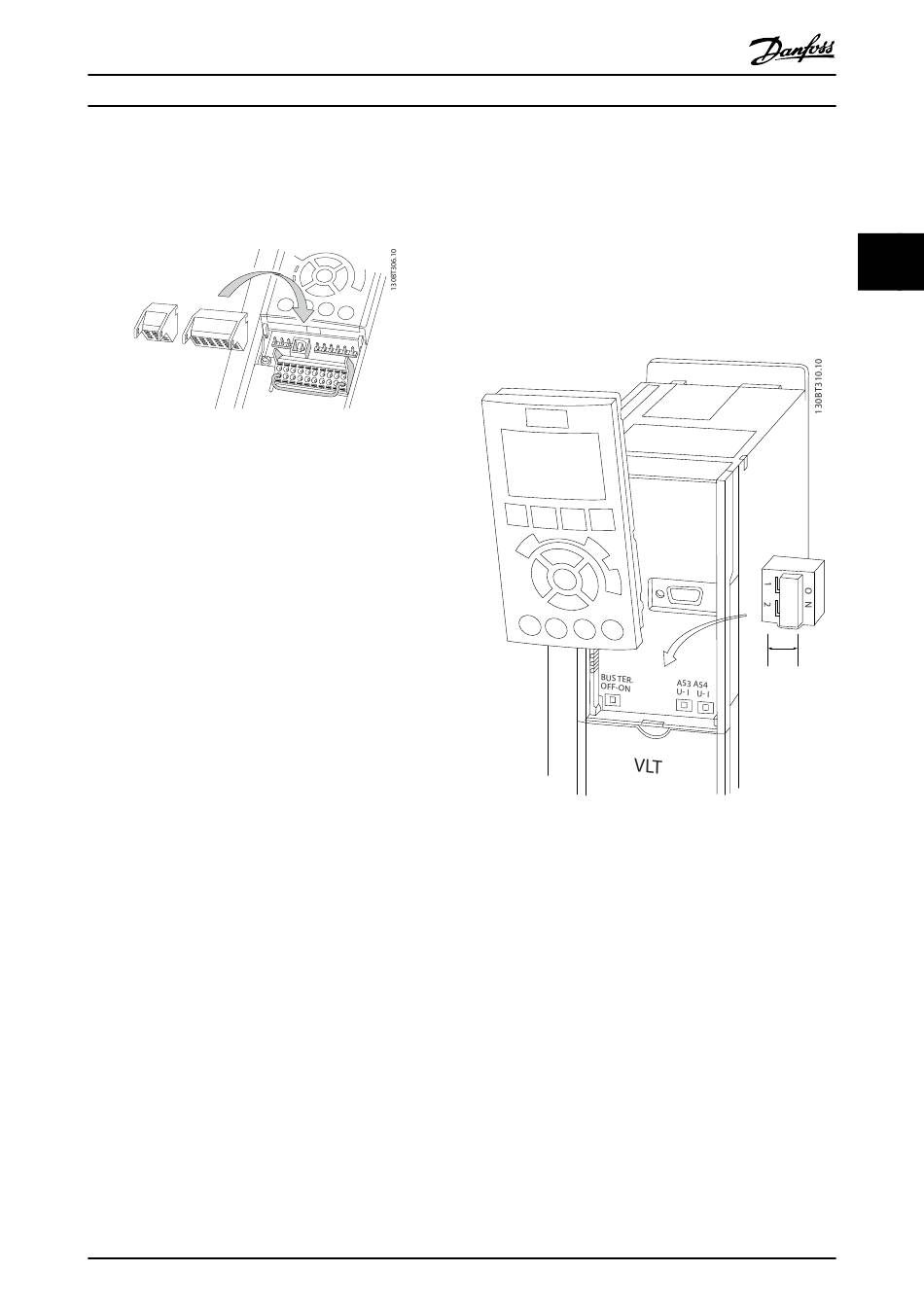

Abbildung 2.21 Lage der Klemmenschalter 53 und 54 und
Busabschlussschalter
