Elektrische Installation
Klemmenbeschreibung
Klemme Parameter Werksein-
stellung
Serielle Kommunikation
61 -
68 (+) 8-3
69 (-) 8-3
Relais
01, 02, 03 5-40 [0] [9] Alarm
04, 05, 06 5-40 [1] [5] In Betrieb
Table 4.3 Klemmenbeschreibung
Zusätzliche Anschlüsse:
•
2 Wechselkontakt-Relaisausgänge. Die Lage der
Ausgänge ist von der Frequenzumrichterkonfigu-
ration abhängig.
•
Die Anschlüsse befinden sich an eingebauten
optionalen Geräten. Näheres finden Sie im
Handbuch der Geräteoptionen.

4.8.2 Verdrahtung der Steuerklemmen

Steuerklemmenanschlüsse am Frequenzumrichter sind
steckbar und ermöglichen so eine einfache Installation
(siehe Illustration 4.7).
NOTICE
Halten Sie die Steuerkabel so kurz wie möglich und
trennen Sie diese von Hochleistungskabeln, um
Störungen zu minimieren.
1. Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
dem entsprechenden Kontakt einführen und
leicht nach oben drücken.
MG20MA03
Produkthandbuch
Beschreibung
Integriertes RC-Filter für
Kabelabschirmung.
Dient NUR zum
Anschluss der
Abschirmung bei EMV-
Problemen.
RS485-Schnittstelle. Ein
Schalter auf der
Steuerkarte dient zum
Zuschalten des
Abschlusswiderstands.
Form-C-Relaisausgang.
Für Wechsel- oder
Gleichspannung sowie
ohmsche oder
induktive Lasten.
Siehe chapter 8.5 Kabelspezifikationen für die Steuer-
klemmen-Kabelquerschnitte und
chapter 6 Anwendungsbeispiele für typische Beispiele für
den Anschluss der Steuerleitungen.

4.8.3 Motorbetrieb aktivieren (Klemme 27)

Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
NOTICE
Der Frequenzumrichter kann nicht ohne Signal an
Klemme 27 arbeiten, es sei denn Klemme 27 wurde dazu
umprogrammiert.
Danfoss A/S © Ver. 2014-05-14 All rights reserved.

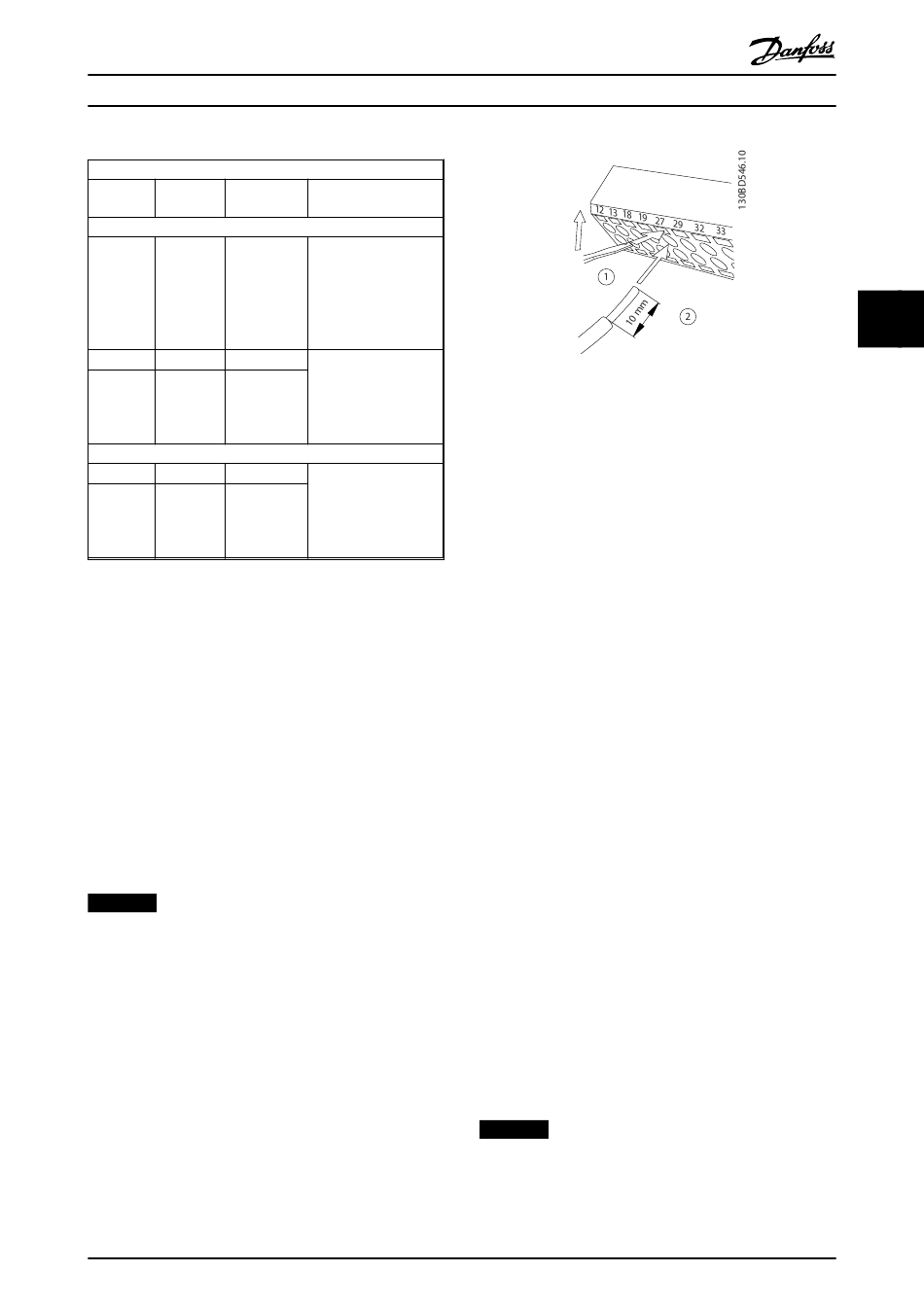

Illustration 4.9 Anschluss der Steuerleitungen
2. Führen Sie das abisolierte Steuerkabel in den
Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
4. Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerleitungen können zu Fehlern oder
einem Betrieb führen, der nicht die optimale
Leistung erbringt.
•
Digitaleingangsklemme 27 ist dazu ausgelegt,
einen externen 24 V DC Verriegelungsbefehl zu
erhalten. In vielen Anwendungen legt der
Anwender ein solches Signal an Klemme 27 an.
•
Kommt kein externes Signal zum Einsatz,
schließen Sie eine Brücke zwischen Steuerklemme
12 (empfohlen) oder 13 und Klemme 27 an. Dies
liefert ein internes 24-V-DC-Signal an Klemme 27.
•
Wenn die Statuszeile unten im LCP AUTO FERN
FREILAUF anzeigt, ist der Frequenzumrichter
betriebsbereit, es fehlt aber ein Eingangssignal an
Klemme 27.
•
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.
4 4
