Elektrische Installation
Relaisklemmen:
RELAY 1
01 02 03

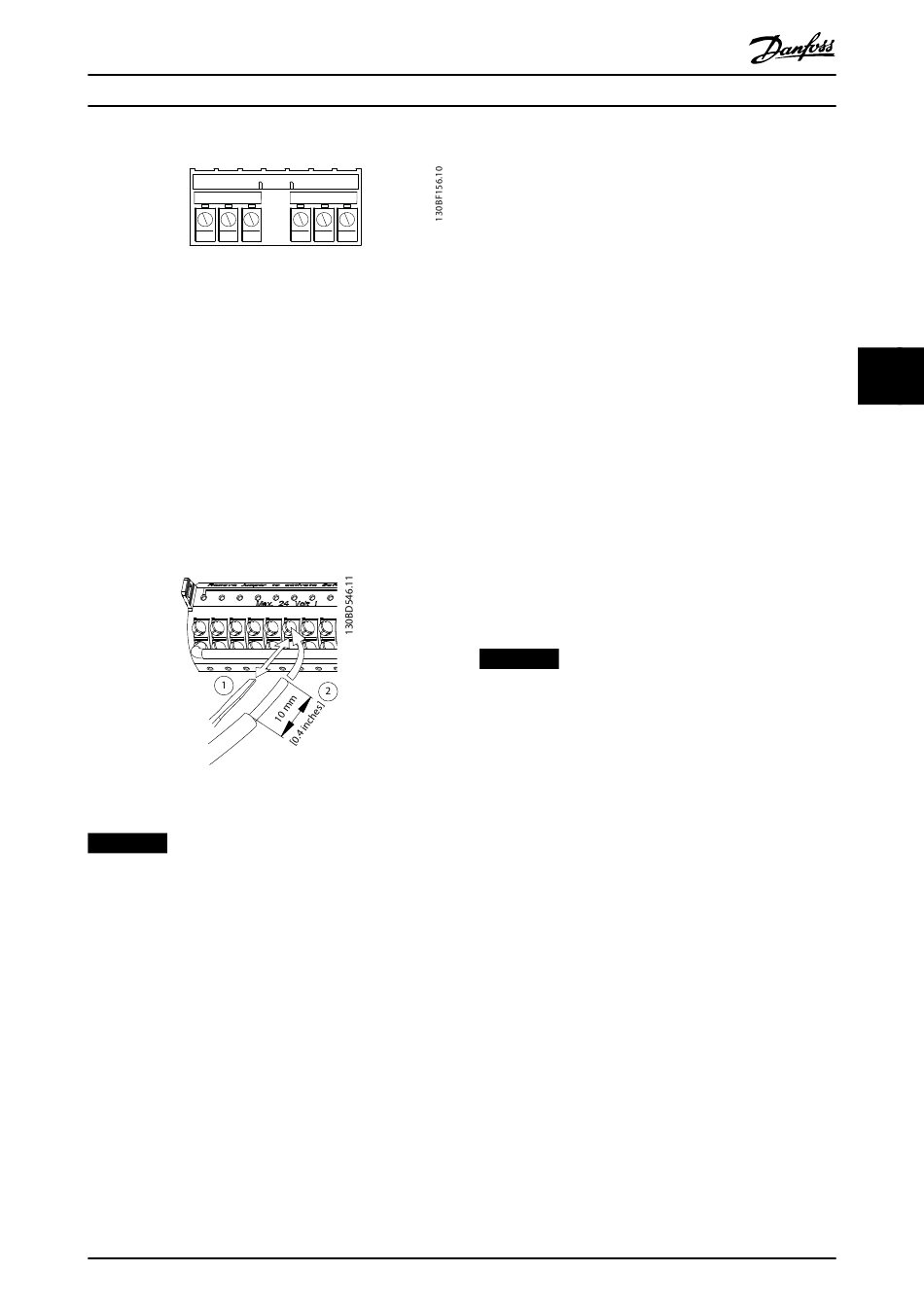

Abbildung 5.19 Klemmen Relais 1 und Relais 2
•
Relais 1 und Relais 2. Die Position der Ausgänge
hängt von der Frequenzumrichterkonfiguration
ab. Siehe Kapitel 3.5 Steuerfach.
•
Weitere Klemmen befinden sich an eingebauten
optionalen Erweiterungsmodulen. Näheres finden
Sie im Handbuch der Geräteoptionen.

5.8.3 Verdrahtung der Steuerklemmen

Steuerklemmenanschlüsse am Frequenzumrichter sind
steckbar und ermöglichen so eine einfache Installation, wie
in Abbildung 5.20 dargestellt.
12 13 18 19 27 29 32 33
Abbildung 5.20 Anschluss der Steuerkabel
HINWEIS
Halten Sie Störsignaleinstreuungen möglichst gering,
indem Sie die Steuerkabel möglichst kurz halten und
diese separat von Leistungskabeln verlegen.
1. Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
dem entsprechenden Kontakt einführen und
leicht nach oben drücken.
2. Führen Sie die abisolierte Steuerleitung in den
Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
4. Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerleitungen können zu Fehlern oder
einem Betrieb führen, der eine reduzierte
Leistung erbringt.
Steuerklemmen-Kabelquerschnitte finden Sie in
Kapitel 9.1 Elektrische Daten und typische Beispiele für den
MG22A103
Bedienungsanleitung
RELAY 2
04 05 06
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
Anschluss der Steuerkabel in Kapitel 7 Beispiele für typische
Verdrahtung.
5.8.4 Aktivierung des Motorbetriebs
(Klemme 27)
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
•
Digitaleingangsklemme 27 ist für den Empfang
eines externen 24-V-DC-Verriegelungsbefehls
ausgelegt.
•
Kommt keine Verriegelungsvorrichtung zum
Einsatz, schließen Sie eine Brücke zwischen
Steuerklemme 12 (empfohlen) oder 13 und
Klemme 27 an. Diese Brücke liefert ein 24-V-DC-
Signal an Klemme 27.
•
Wenn die Statuszeile unten im LCP AUTO FERN
FREILAUF anzeigt, ist der Frequenzumrichter
betriebsbereit, es fehlt aber ein Eingangssignal an
Klemme 27.
•
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.
HINWEIS
Der Frequenzumrichter kann nicht ohne Signal an
Klemme 27 laufen, es sei denn, Sie programmieren
Klemme 27 über Parameter 5-12 Klemme 27 Digital-
eingang neu.

5.8.5 Konfiguration der seriellen

Schnittstelle RS485
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer
busförmigen Netztopologie kompatibel ist. Sie umfasst
folgenden Funktionen:
•
Sie können entweder das Danfoss FC- oder das
Modbus RTU-Kommunikationsprotokoll, die intern
im Frequenzumrichter vorhanden sind,
verwenden.
•
Sie können Funktionen extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren.
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls werden verschiedene
Standardparametereinstellungen passend zu den
Spezifikationen dieses Protokolls geändert, sodass
einige zusätzliche protokollspezifische Parameter
verfügbar sind.
•
Zur Bereitstellung zusätzlicher Kommunikations-
protokolle sind Optionskarten zum Einbau in den
5 5
