3.2.3 Klemmenpositionen, F8-F14 – 12-Puls
Die 12-Puls F Gehäuse sind in sieben Größen erhältlich: F8,
F9, F10, F11, F12, F13 und F14. Die F-Rahmen F8, F10, F12
und F14 haben rechts einen Wechselrichterschrank und
3 3 links einen Gleichrichterschrank. F9, F11 und F13 verfügen
Klemmenpositionen – Wechselrichter und Gleichrichter Baugröße F8 und F9

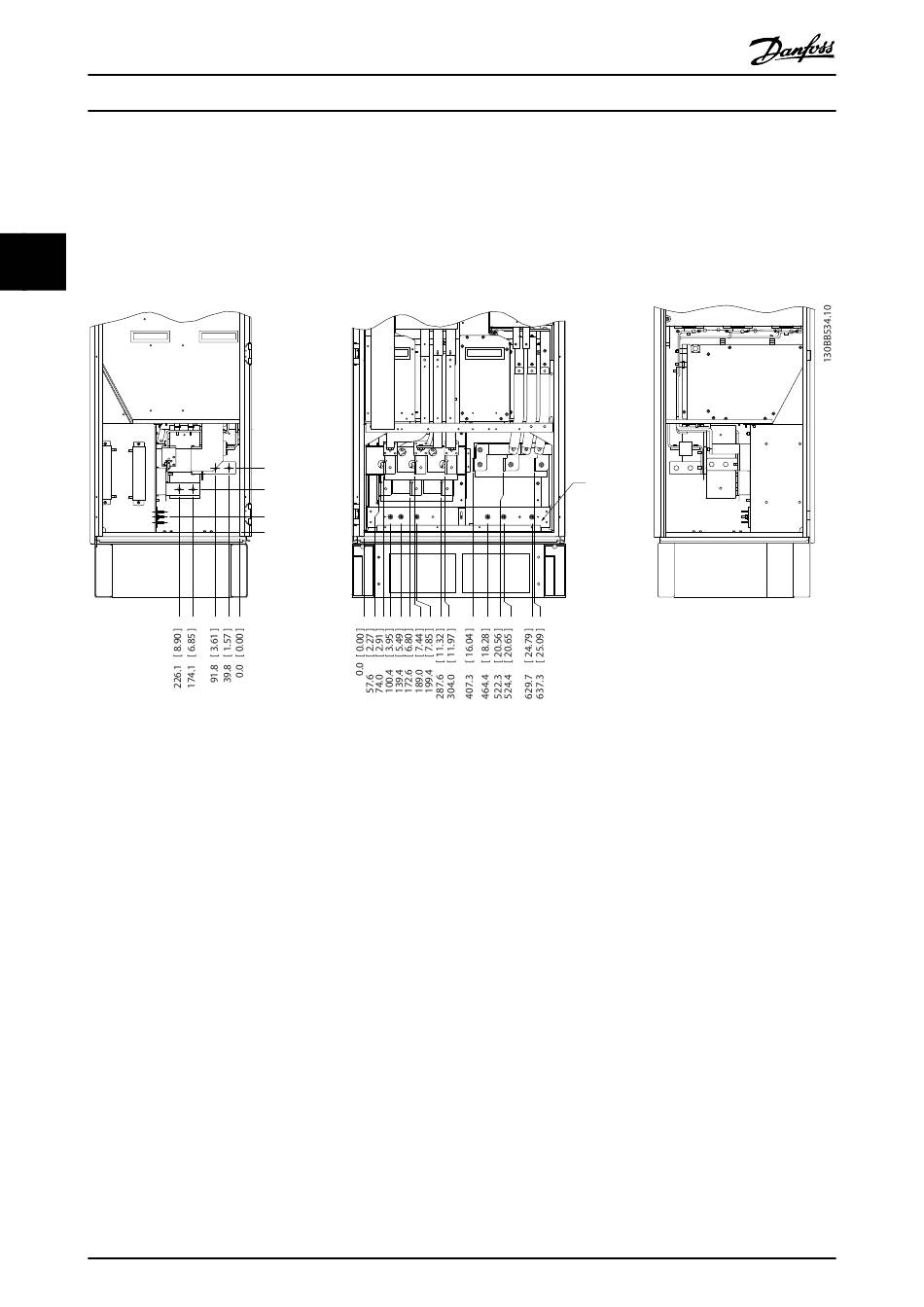

Abbildung 3.11 Klemmenpositionen – Wechselrichter- und Gleichrichterschrank – F8 und F9 (Ansicht vorn, links und rechts). Die
Stopfbuchsenkonsole liegt 42 mm unter Ebene 0,0.
1) Erdungsleiste
16
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
239.6 [ 9.43 ]
R2/L12 91-1 S2/L22 92-1 T2/L32
160.0 [ 6.30 ]
R1/L11 91 S1/L21 92 T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
über einen zusätzlichen Optionsschrank links vom Wechsel-
richterschaltschrank. Die Baugröße F9 ist ein F8 mit
zusätzlichem Optionsschrank. Die Baugröße F11 ist ein F10
mit zusätzlichem Optionsschrank. Die Baugröße F13 ist ein
F12 mit zusätzlichem Optionsschrank.
U/T1 96 V/T2 97 W/T3 98
93-1
