2.2

Sterntopologie

OZD ...
P11
G11 (-1300)
CH1
CH3
CH1
OZD ...
P11
G11 (-1300)
Endgerät(e)/ Endgerät(e)/
Bussegment Bussegment

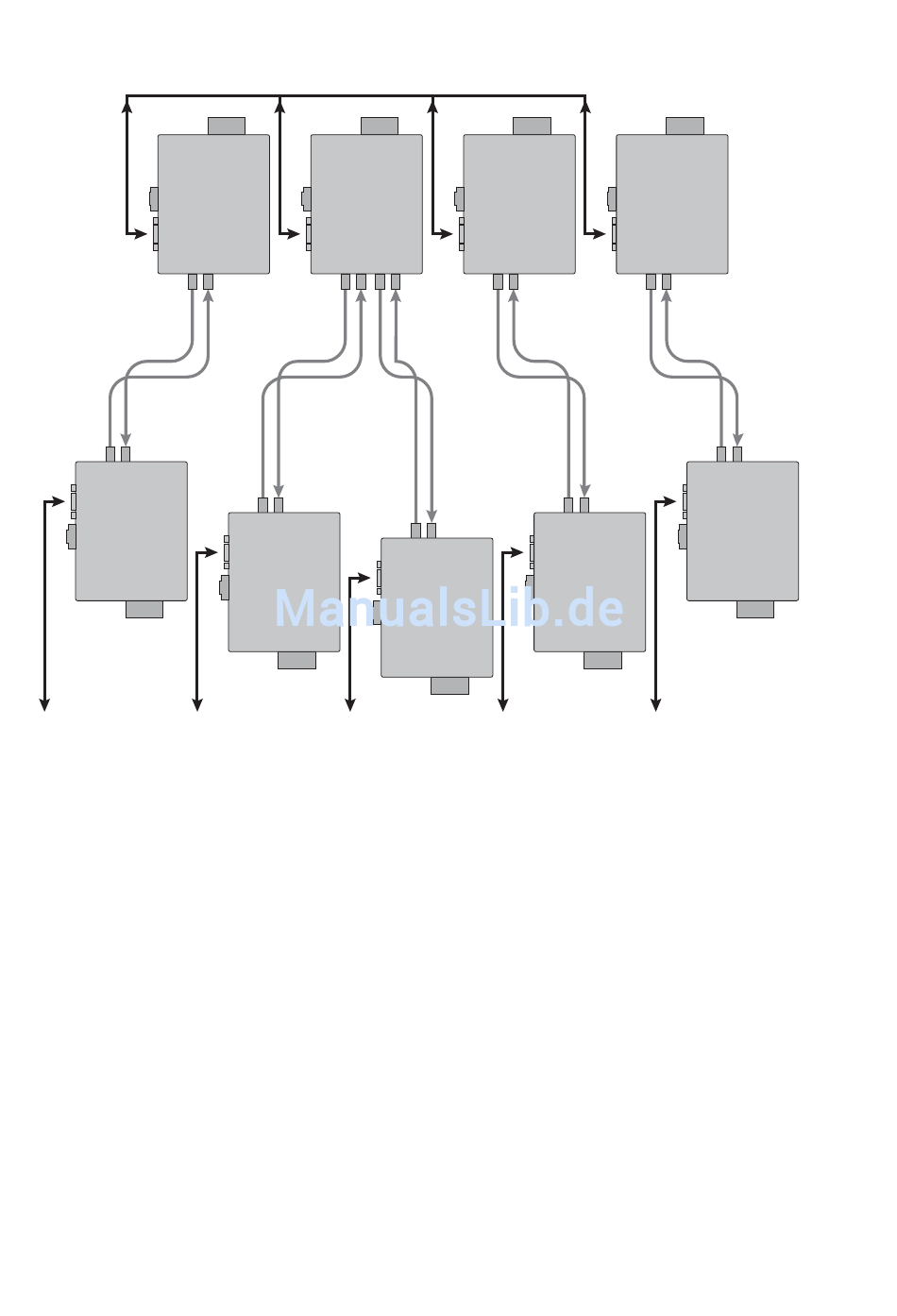

Abb. 2:

Netzstruktur in optischer Sterntopologie

Mehrere Repeater sind zu einem aktiven PROFIBUS-Sternkoppler zusam-
mengefasst. An diesen sind weitere Repeater über zweifasrige LWL-Leitun-
gen angeschlossen. Die Repeater des Sternkopplers sind untereinander
über den elektrischen Port verbunden (elektrisches Sternsegment). Über das
elektrische Sternsegment können alle OZD Profi 12M ...-Typen für verschie-
dene LWL-Arten (Plastik, PCF, Glas) miteinander kombiniert werden.
28
Elektrisches Sternsegment
OZD ...
P12
G12 (-1300)
CH1
CH3 CH3
CH3
CH1
OZD ...
P11
G11 (-1300)
Endgerät(e)/
Bussegment
OZD ...
P11
G11 (-1300)
CH1
CH4 CH3
CH3
CH1
CH1
OZD ...
P11
OZD ... G11 (-1300)
P11
G11 (-1300)
Endgerät(e)/
Bussegment
OZD ...
P11
G11 (-1300)
CH1
CH3
CH3
CH1
CH3
OZD ...
P11
G11 (-1300)
Endgerät(e)/
Bussegment
Installation OZD Profi 12M ...
Release 01 07/2017
