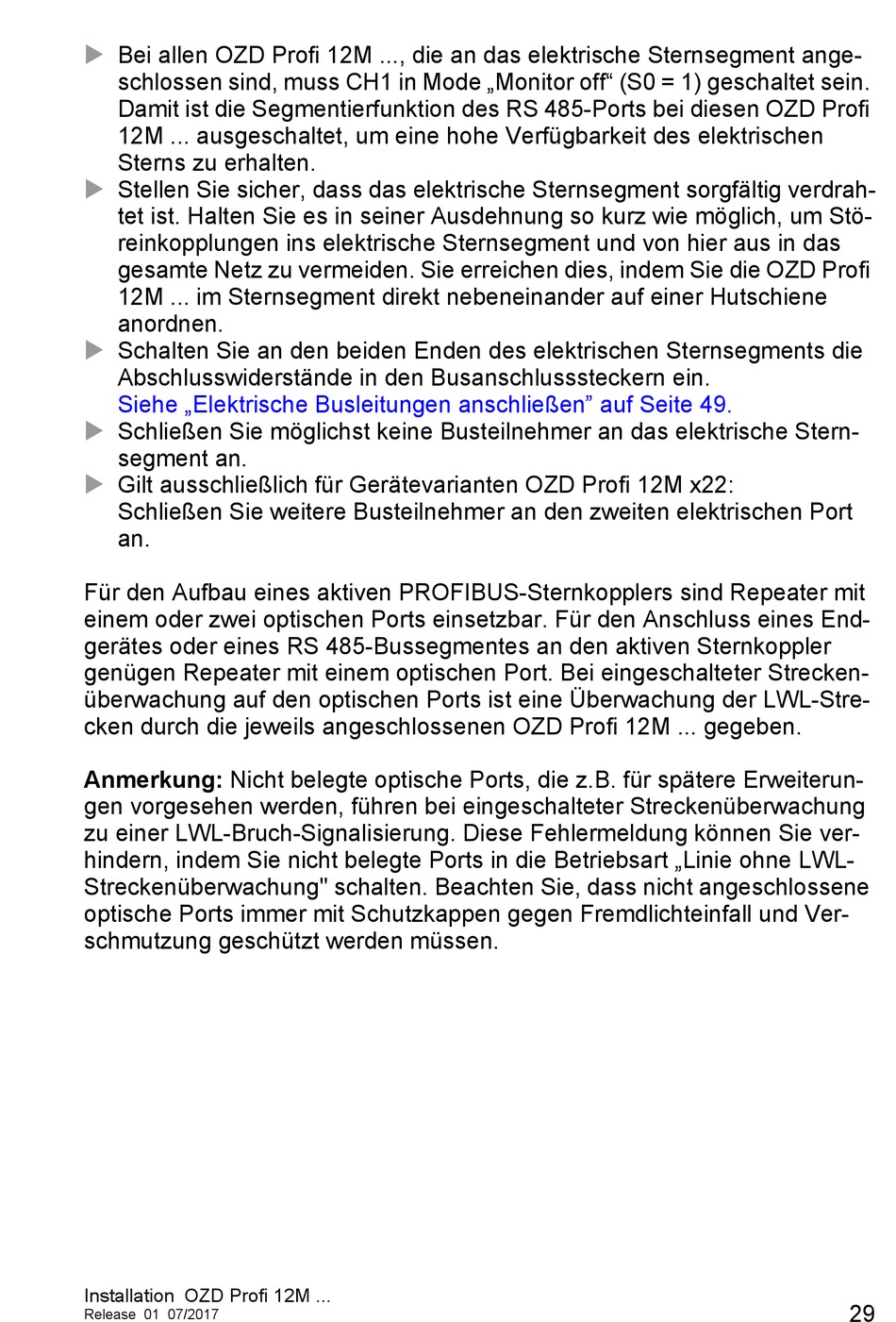

Bei allen OZD Profi 12M ..., die an das elektrische Sternsegment ange-
schlossen sind, muss CH1 in Mode „Monitor off" (S0 = 1) geschaltet sein.
Damit ist die Segmentierfunktion des RS 485-Ports bei diesen OZD Profi
12M ... ausgeschaltet, um eine hohe Verfügbarkeit des elektrischen
Sterns zu erhalten.

Stellen Sie sicher, dass das elektrische Sternsegment sorgfältig verdrah-
tet ist. Halten Sie es in seiner Ausdehnung so kurz wie möglich, um Stö-
reinkopplungen ins elektrische Sternsegment und von hier aus in das
gesamte Netz zu vermeiden. Sie erreichen dies, indem Sie die OZD Profi
12M ... im Sternsegment direkt nebeneinander auf einer Hutschiene
anordnen.

Schalten Sie an den beiden Enden des elektrischen Sternsegments die
Abschlusswiderstände in den Busanschlusssteckern ein.
Siehe „Elektrische Busleitungen anschließen" auf Seite 49.

Schließen Sie möglichst keine Busteilnehmer an das elektrische Stern-
segment an.

Gilt ausschließlich für Gerätevarianten OZD Profi 12M x22:
Schließen Sie weitere Busteilnehmer an den zweiten elektrischen Port
an.
Für den Aufbau eines aktiven PROFIBUS-Sternkopplers sind Repeater mit
einem oder zwei optischen Ports einsetzbar. Für den Anschluss eines End-
gerätes oder eines RS 485-Bussegmentes an den aktiven Sternkoppler
genügen Repeater mit einem optischen Port. Bei eingeschalteter Strecken-
überwachung auf den optischen Ports ist eine Überwachung der LWL-Stre-
cken durch die jeweils angeschlossenen OZD Profi 12M ... gegeben.
Anmerkung: Nicht belegte optische Ports, die z.B. für spätere Erweiterun-
gen vorgesehen werden, führen bei eingeschalteter Streckenüberwachung
zu einer LWL-Bruch-Signalisierung. Diese Fehlermeldung können Sie ver-
hindern, indem Sie nicht belegte Ports in die Betriebsart „Linie ohne LWL-
Streckenüberwachung" schalten. Beachten Sie, dass nicht angeschlossene
optische Ports immer mit Schutzkappen gegen Fremdlichteinfall und Ver-
schmutzung geschützt werden müssen.
