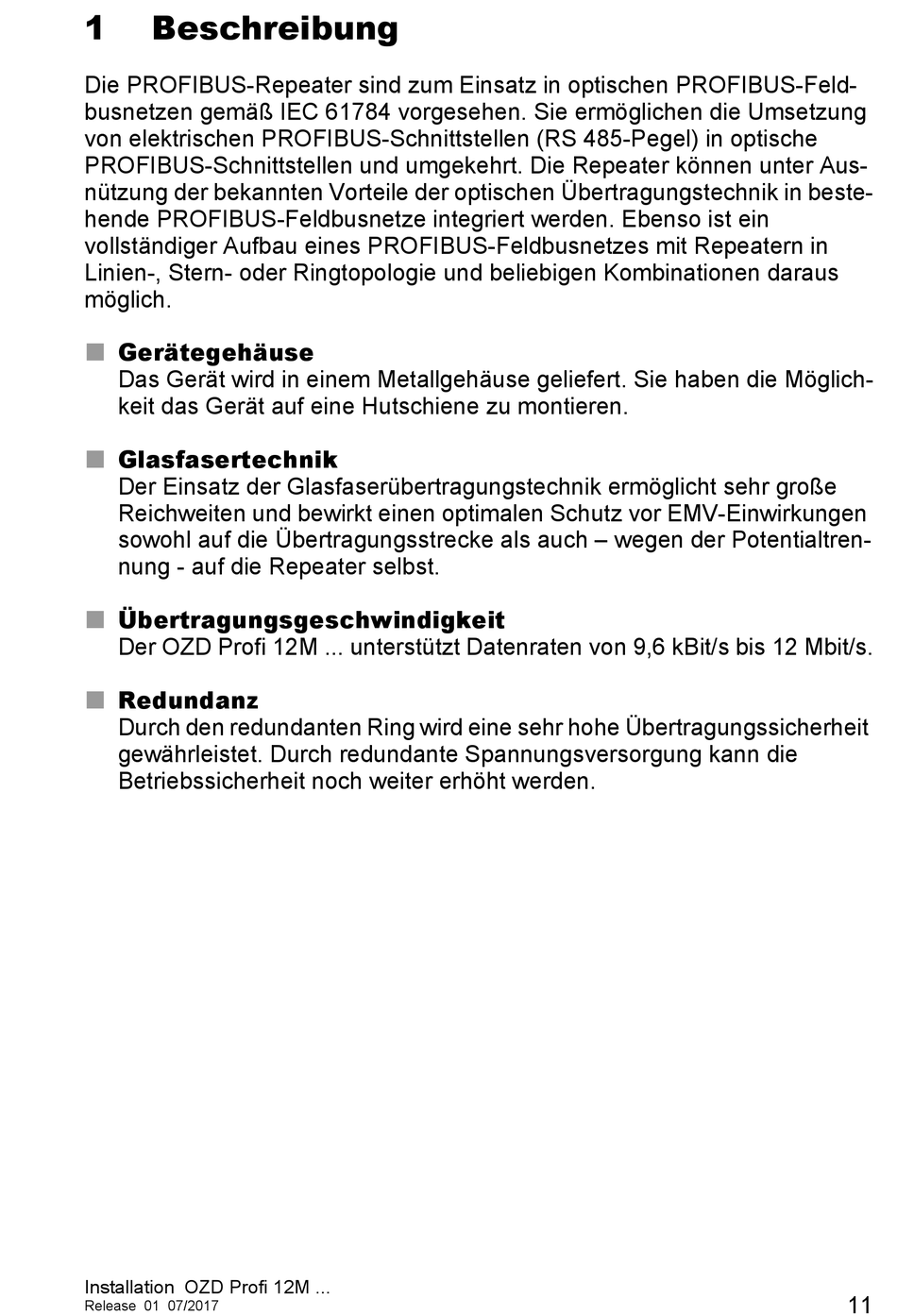

Beschreibung - Hirschmann OZD Profi 12M Anwenderhandbuch

1

Beschreibung

Die PROFIBUS-Repeater sind zum Einsatz in optischen PROFIBUS-Feld-
busnetzen gemäß IEC 61784 vorgesehen. Sie ermöglichen die Umsetzung
von elektrischen PROFIBUS-Schnittstellen (RS 485-Pegel) in optische
PROFIBUS-Schnittstellen und umgekehrt. Die Repeater können unter Aus-
nützung der bekannten Vorteile der optischen Übertragungstechnik in beste-
hende PROFIBUS-Feldbusnetze integriert werden. Ebenso ist ein
vollständiger Aufbau eines PROFIBUS-Feldbusnetzes mit Repeatern in
Linien-, Stern- oder Ringtopologie und beliebigen Kombinationen daraus
möglich.
Gerätegehäuse

Das Gerät wird in einem Metallgehäuse geliefert. Sie haben die Möglich-
keit das Gerät auf eine Hutschiene zu montieren.
Glasfasertechnik

Der Einsatz der Glasfaserübertragungstechnik ermöglicht sehr große
Reichweiten und bewirkt einen optimalen Schutz vor EMV-Einwirkungen
sowohl auf die Übertragungsstrecke als auch – wegen der Potentialtren-
nung - auf die Repeater selbst.
Übertragungsgeschwindigkeit

Der OZD Profi 12M ... unterstützt Datenraten von 9,6 kBit/s bis 12 Mbit/s.
Redundanz

Durch den redundanten Ring wird eine sehr hohe Übertragungssicherheit
gewährleistet. Durch redundante Spannungsversorgung kann die
Betriebssicherheit noch weiter erhöht werden.
Installation OZD Profi 12M ...
Release 01 07/2017
11
