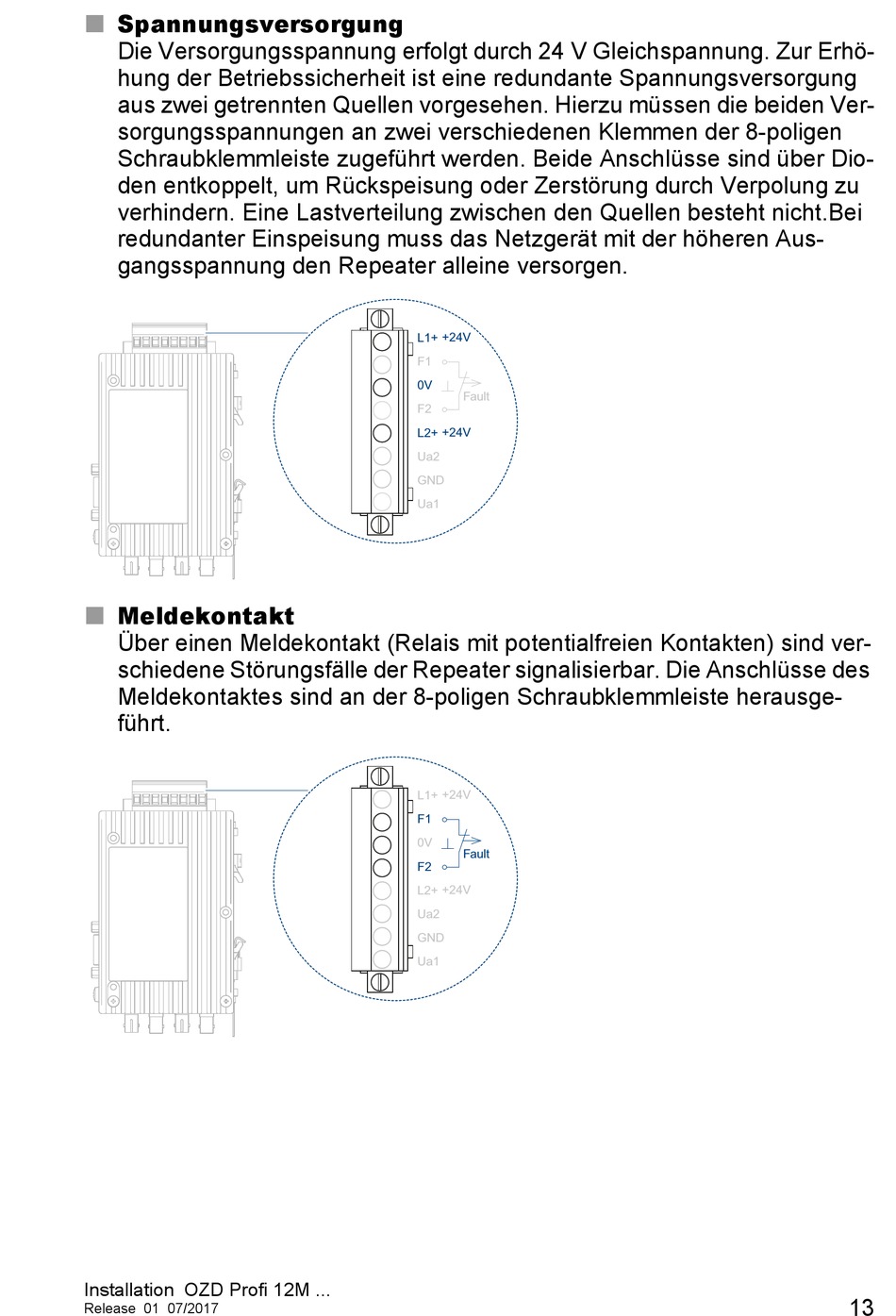

Spannungsversorgung


Die Versorgungsspannung erfolgt durch 24 V Gleichspannung. Zur Erhö-
hung der Betriebssicherheit ist eine redundante Spannungsversorgung
aus zwei getrennten Quellen vorgesehen. Hierzu müssen die beiden Ver-
sorgungsspannungen an zwei verschiedenen Klemmen der 8-poligen
Schraubklemmleiste zugeführt werden. Beide Anschlüsse sind über Dio-
den entkoppelt, um Rückspeisung oder Zerstörung durch Verpolung zu
verhindern. Eine Lastverteilung zwischen den Quellen besteht nicht.Bei
redundanter Einspeisung muss das Netzgerät mit der höheren Aus-
gangsspannung den Repeater alleine versorgen.
Meldekontakt

Über einen Meldekontakt (Relais mit potentialfreien Kontakten) sind ver-
schiedene Störungsfälle der Repeater signalisierbar. Die Anschlüsse des
Meldekontaktes sind an der 8-poligen Schraubklemmleiste herausge-
führt.
