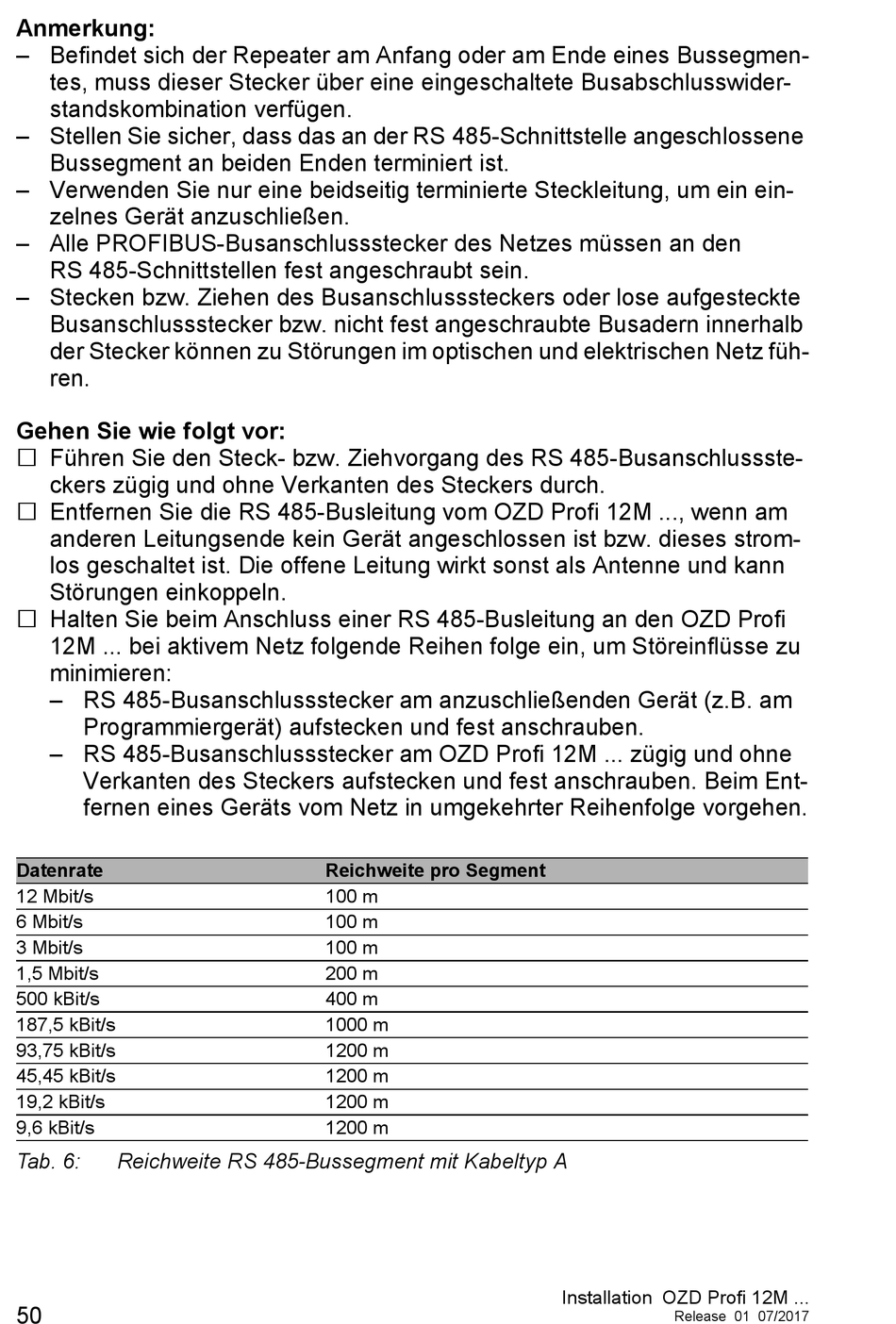

Anmerkung:
– Befindet sich der Repeater am Anfang oder am Ende eines Bussegmen-
tes, muss dieser Stecker über eine eingeschaltete Busabschlusswider-
standskombination verfügen.
– Stellen Sie sicher, dass das an der RS 485-Schnittstelle angeschlossene
Bussegment an beiden Enden terminiert ist.
– Verwenden Sie nur eine beidseitig terminierte Steckleitung, um ein ein-
zelnes Gerät anzuschließen.
– Alle PROFIBUS-Busanschlussstecker des Netzes müssen an den
RS 485-Schnittstellen fest angeschraubt sein.
– Stecken bzw. Ziehen des Busanschlusssteckers oder lose aufgesteckte
Busanschlussstecker bzw. nicht fest angeschraubte Busadern innerhalb
der Stecker können zu Störungen im optischen und elektrischen Netz füh-
ren.
Gehen Sie wie folgt vor:
 Führen Sie den Steck- bzw. Ziehvorgang des RS 485-Busanschlussste-
ckers zügig und ohne Verkanten des Steckers durch.
 Entfernen Sie die RS 485-Busleitung vom OZD Profi 12M ..., wenn am
anderen Leitungsende kein Gerät angeschlossen ist bzw. dieses strom-
los geschaltet ist. Die offene Leitung wirkt sonst als Antenne und kann
Störungen einkoppeln.
 Halten Sie beim Anschluss einer RS 485-Busleitung an den OZD Profi
12M ... bei aktivem Netz folgende Reihen folge ein, um Störeinflüsse zu
minimieren:
– RS 485-Busanschlussstecker am anzuschließenden Gerät (z.B. am
Programmiergerät) aufstecken und fest anschrauben.
– RS 485-Busanschlussstecker am OZD Profi 12M ... zügig und ohne
Verkanten des Steckers aufstecken und fest anschrauben. Beim Ent-
fernen eines Geräts vom Netz in umgekehrter Reihenfolge vorgehen.
Datenrate
12 Mbit/s
6 Mbit/s
3 Mbit/s
1,5 Mbit/s
500 kBit/s
187,5 kBit/s
93,75 kBit/s
45,45 kBit/s
19,2 kBit/s
9,6 kBit/s
Tab. 6: Reichweite RS 485-Bussegment mit Kabeltyp A
50
Reichweite pro Segment
100 m
100 m
100 m
200 m
400 m
1000 m
1200 m
1200 m
1200 m
1200 m
